Оценка проектных документов и отрисовки щита

На данном этапе требуется:

• Собрать всю информацию о создаваемой системе и входящих в нее элементов (освещение, отопление, кондиционирование, безопасность, датчики протечки и так далее). Получить эти сведения можно у проектировщиков или менеджеров, занимающихся данным проектом.
• Получить точные данные об используемом до щита оборудовании (их модель, название, количество, документы на подключение, управление, карты регистров и так далее). Сделать это можно у тех же сотрудников.
• Собрать сведения об электротехническом оборудовании, установленном непосредственно в щите (их модель, название, количество, документы на подключение, управление, карты регистров и так далее).
• Далее осуществляется проверка всех подготовленных и прошедших согласование с клиентом сценариев работы оборудования. Все они должны быть включены в техническое задание на реализацию проекта. При отсутствии согласованных сценариев они должны быть подготовлены с учетом существующего набора оборудования с предоставлением их на согласование с клиентом. Техническая возможность внедрения сценария должна проводиться в офисе без непосредственного выезда на объект.

В процессе согласования с клиентом проведения пусконаладочных работ на объекте необходимо обговорить такие моменты как:

• наличие у клиента iPhone или iPad с актуальной версией операционной системы;
• подключение всех устройств, входящих в состав умного дома;
• наличие подключенного интернета.

В список требований могут включаться дополнительные условия в зависимости от состава конкретной системы «умный дом» и перечня подключенного к нему оборудованию. Например, для тестирования вытяжки потребуется наличие подключенной плиты и посуды.

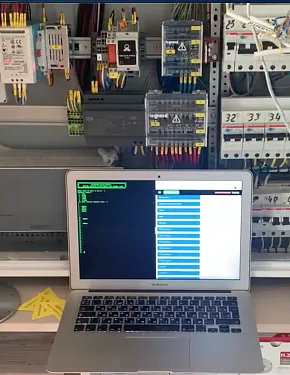

В процессе пусконаладочных работ от специалиста требуется проверка отрисовки схемы щита. Она в числе прочего включает в себя проверку слаботочного оборудования на предмет ошибок при подключении, правильность соединения источников питания, включая резервные, правильность присоединения контрактора и так далее.

Подключение шины RS-485 может столкнуться с определенными сложностями, среди которых:

• недоступность подключения к шине устройств идентичными Modbus ID;
• недоступность подключения к шине устройств с различной скоростью работы;
• недоступность подключения к шине устройств с различным размером бит данных;
• недоступность подключения к шине устройств обладающих различным уровнем честности.

При обнаружении ошибок, связанных с присоединением к шине устройств, обладающих различными характеристиками, требуется подготовка нового ТЗ на проведение перераспределения устройств между шинами RS-485 или добавления в систему новых шин для ее доведения к необходимому состоянию.

После того, как проверка щита завершена, отвечающие за подключение оборудования лица подписываются в акте. Только после этого можно приступать к реализации сценариев, ранее оговоренных с заказчиком.

Подключение питания к щиту проводится совместно специалистами по монтажу и пусконаладке. Они же проводят проверку правильности подключения оборудования, его исправность и отсутствие ошибок.
