Задача проекта, это детально продумать и описать, какие технологии, протоколы, какое оборудование будут использоваться в системе домашней автоматизации. Чем больше и подробнее информация в виде размеров щитов, технологий монтажа, примеров подключения оборудования и пр. тем лучше. Чем более наглядный вид у проекта, тем меньше возможных ошибок и недопонимания как со стороны инсталлятора, и других подрядных организаций так и со стороны заказчика.

Также проект выполняет функцию обоснования оборудования, длинны кабелей, размеров щита, количества расходников, сроков поставки оборудования, сроков сборки щита, монтажа кабеля, монтажа оборудования и пусконаладки системы Умного дома.

Некоторые разделы проекта могут быть упрощены и ускорены. Так, например, раздел с трассировкой кабеля на плане, нужен, если заказчику требуется точная длинна кабеля до его закупки, а также важна трасса по которой он будет прокладываться для дальнейшего ее согласования с остальными рабочими проекта (гипрочники, вентиляционщики и пр.). Таким образом, этот раздел может быть упрощен, до указания точек вывода кабеля и их привязок.

Краткий состав проекта

  1. Титульный лист
  2. Содержание
  3. Техническое задание. (основная часть этого раздела готовится еще на стадии подготовки предпроектной документации)
  4. Общие указания. Чаще всего переносится от проекта к проекту, но иногда содержит нюансы, которые необходимо готовить с нуля.
  5. Разбивка освещения на группы.
  6. Планы с начерченными трассами. С общими указаниями по прокладке кабеля. Планы с трассами соответствуют техническому заданию. На отдельных листах к планам могут быть даны пояснения по установке, например схема подключения светодиодной ленты, общие правила подключения герконов и пр.
  7. Кабельный журнал
  8. Таблица "Состав щита"
  9. Визуализация щита с подписанными клеммами и автоматами
  10. Общая схема подключения шинных устройств с расчетом потребляемого тока
  11. Отдельные схемы подключения оборудования к умному дому. Количество схем должно соответствовать техническому заданию
  12. Спецификация на оборудование для умного дома.

Услуги отдела проектирования

Предпроектная документация

Разработка концепции системы. Подготовка спецификации, эскизное расположение оборудования, технические задания для смежных подрядчиков.

Проект умного дома

Проектная документация системы "Умный дом". Полное техническое решение разрабатываемого проекта.

Проект электроснабжение

Электропроект или проект электроснабжения, один из основных документов на основании которого построена вся электрическая сеть наших квартир и домов.

Ведение проекта

Наблюдение и организационно-техническое руководство поставкой и монтажом оборудования со стороны при выполнении монтажных работ специалистами заказчика

Функции системы Умный дом

Освещение

Управление светильниками и светодиодными лентами. Настройка световых сценариев и многое другое.

Подробнее
Климат

Система климат-контроля отвечает за работу вентиляции, кондиционеров, радиаторов и теплых поллов. Все системы подчиняются одной логике.

Подробнее
Автоматика

Управление электрокарнизами, мебелью, дверьми, воротами и т.д. Разработка индивидуальных решений.

Подробнее
Безопасность

Системы активной и пассивной безопасности вашего дома. Видеонаблюдение, охранная и пожарная сигнализации, управление замками. Всеми системами можно управлять из интерфейса Умного дома.

Подробнее
Мультимедиа

Системы мультирум и домашние кинотеатры. Подходит для прослушивания фоновой музыки и так-же индивидуальных кинотеатров.

Подробнее
Wi-Fi

Бесшовный Wi-Fi (Wi-Fi роуминг) и локальная сеть. Обязательная составляющая системы автоматизации.

Подробнее

Проектирование

Если вам требуется система умный дом, проект целесообразно создавать еще до начала выполнения электромонтажных работ

подробнее о системе

Расширенное описание проекта

1. Титульный лист

Содержит основную информацию по объекту. Адрес, контакты заказчика, дата составления проекта и другую общую информацию

2. Содержание

Заголовки всех страниц с указанием номера страницы

3. Техническое задание (одна из самых важных страниц)

Основная часть этого раздела готовится еще на стадии подготовки предпроектной документации. По сути, все трассы проекта, подбор оборудования, щит автоматики и спецификация проектируются на основании этой части документа. Чем подробнее проработана эта часть, тем меньше доработок и переделок будет в дальнейшем при разработки следующих этапов. В случае совместной разработки проекта автоматизации и проекта электрики, обязательно будет вложение в виде технического задания по электрике.

4.Общие указания

Содержат общую информацию с ссылками на нормативные документы, по характеристикам используемого кабеля и других материалов, общим правилам подключения кабеля и др.

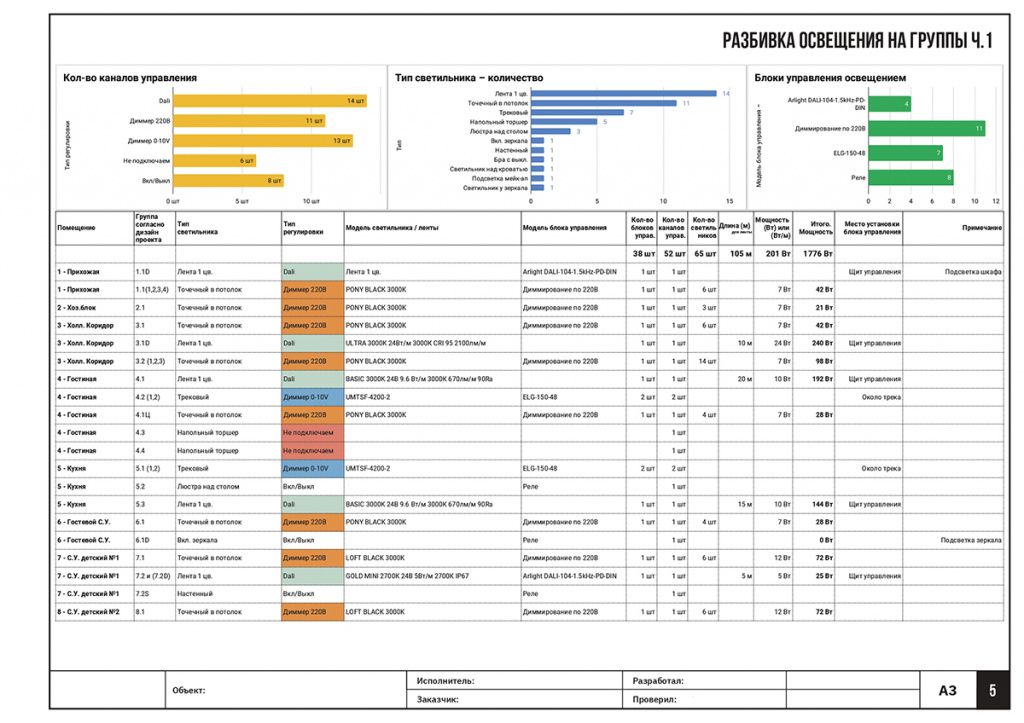

5. Разбивка освещения на группы (данные переносятся из предпроектной документации)

Основная задача раздела, это учесть все светильники, мощности, типы управления освещением и количество необходимых каналов умного дома.

Проблема на объектах с большой насыщенностью освещения, это "забыть" про какой-нибудь светильник. Часто это касается вертикальных светодиодных лент, бра, подсветок пола, подсветок зеркал.

Чем больше информации можем собрать на данном этапе (вплоть до модели светильника и где его покупают), тем точнее будет продумана технология подключения, размещения блоков питания и каналов управления, а также дальнейшего обслуживания в случае возникших проблем.

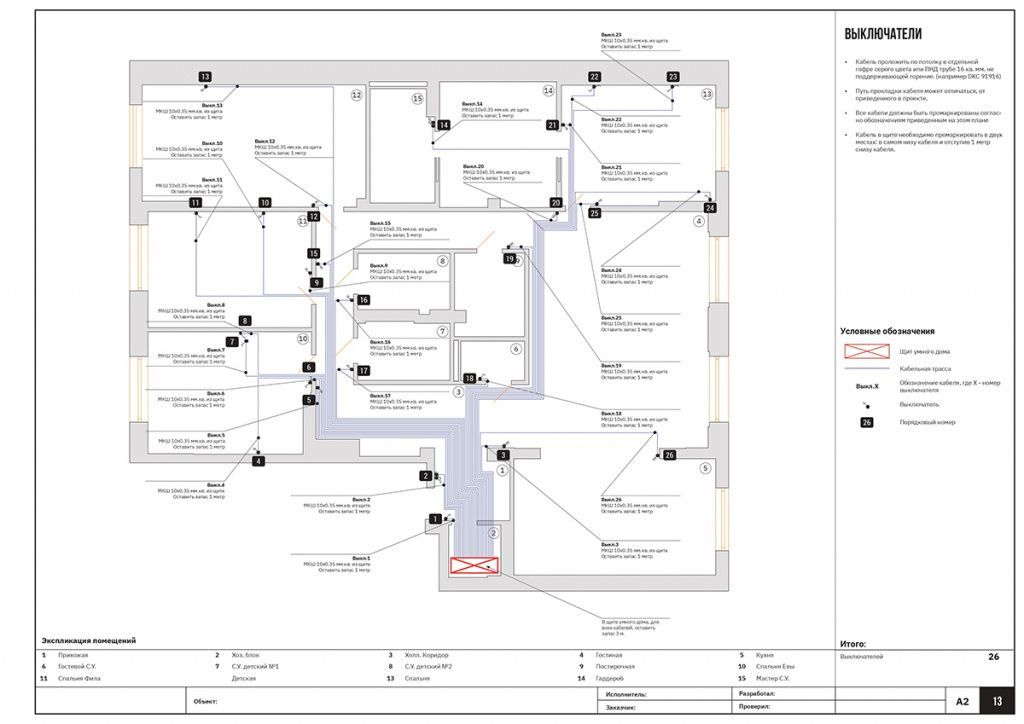

6. Планы с начерченными трассами.

Количество планов с трассами, должно соответствовать количеству функции указанных в ТЗ проекта.

Основные задачи планов:

  1. Показать, как идут кабельные трассы к оборудованию
  2. Какой кабель используется
  3. Точные места выводов и привязки кабеля. В одних случаях они соответствуют дизайн проекту, в других, привязки мы готовим самостоятельно.
  4. Общая длинна кабельных трасс и оставляемые запасы в начале и конце кабельной линии.
  5. Точная маркировка кабеля, которая в дальнейшем будет указана в кабельном журнале и на кембриках закрепляемых на кабеле.
  6. Количество подключаемых устройств, для перепроверки себя и сравнения с тем, что выдается в ТЗ.

В дальнейшем по этим планам осуществляется прозвонка проводов и проверяется их маркировка.

Планы с начерченными трассами могут быть упрощены. Если заказчику не требуется точная трассировка кабеля, а также необходимость знать его длину заранее, то можно оставить только указания с точками вывода кабеля и его привязками.

Обычно, это необходимо в случаях, когда у заказчика свои электрики, которым он очень доверяет.

В некоторых случаях планы дополняются схемами с примерами подключения. Чем больше таких подробных схем, тем меньше вероятность ошибки с нашей стороны или со стороны строителей заказчика.

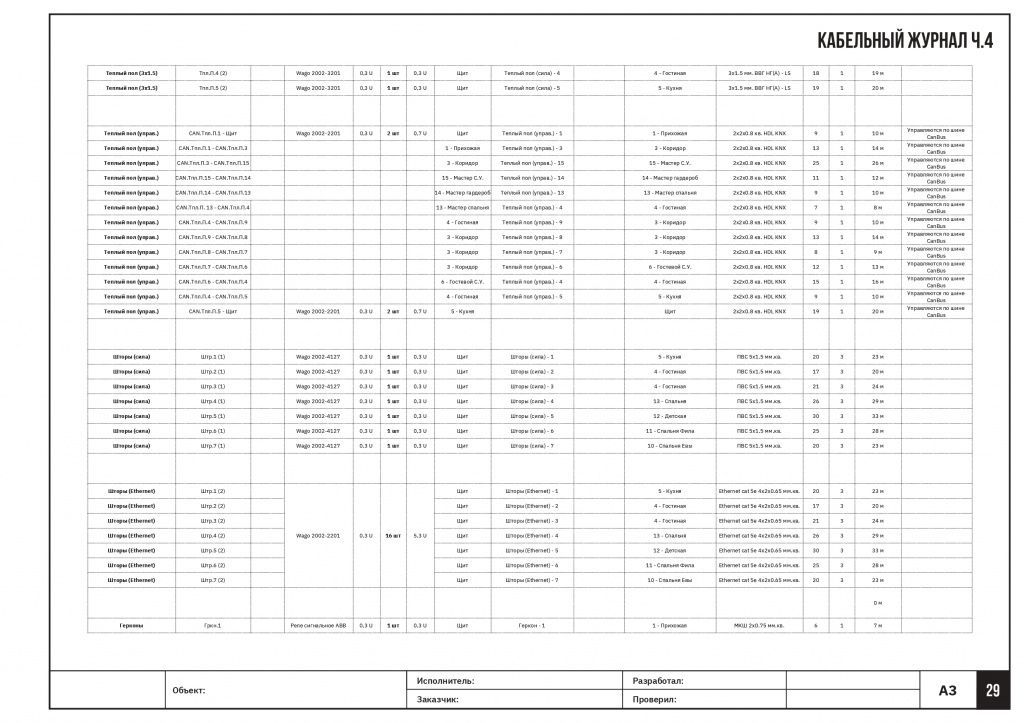

7. Кабельный журнал

Кабельный журнал показывает:

  • Количество, метраж и тип используемого кабеля.
  • Обоснование количества и типов клемм для подключения кабеля в щите, а также предполагаемое количество места (в DIN) которое они займут.
  • Маркировку кабельных линий, которая в дальнейшем будет распечатываться на принтере.

В примечании возможно указание некоторые особенности кабельных линий. Например, для силовых линий можно указывать мощность оборудования, подключаемого к этой линии.

На основании кабельного журнала составляется смета на закупку кабеля.

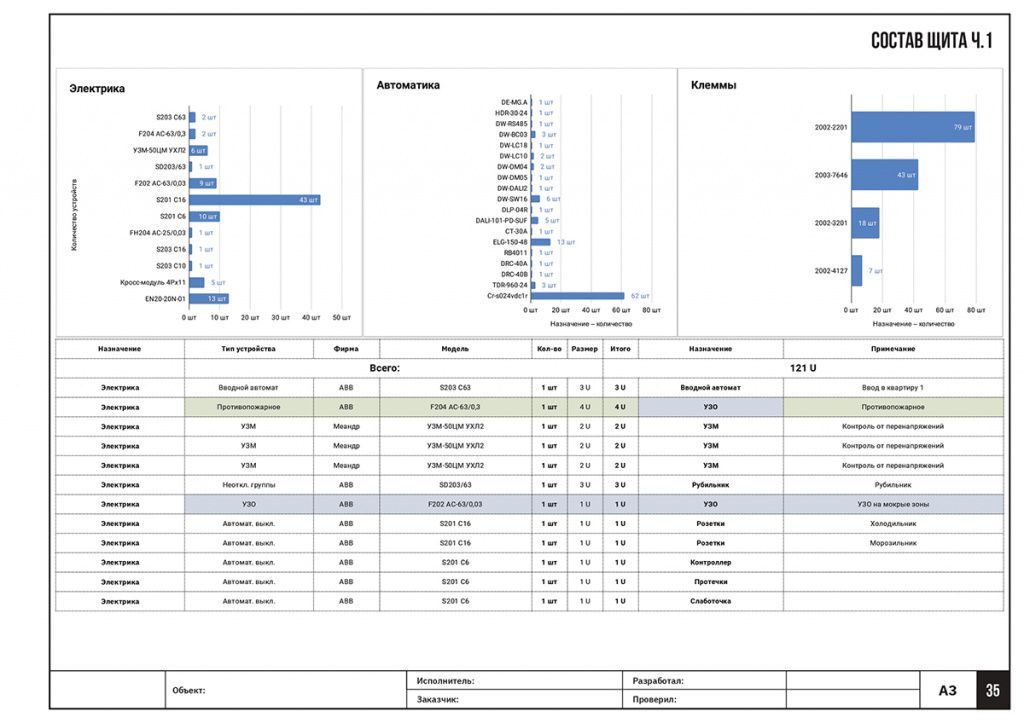

8. Таблица "Состав щита"

Таблица состав щита показывает:

  • Какого размера будет итоговый щит в DIN модулях.
  • Точное назначение оборудования автоматики и электрики. Такую таблицу удобно предоставлять заказчику

На основании этой таблицы составляется смета на щитовое оборудование.

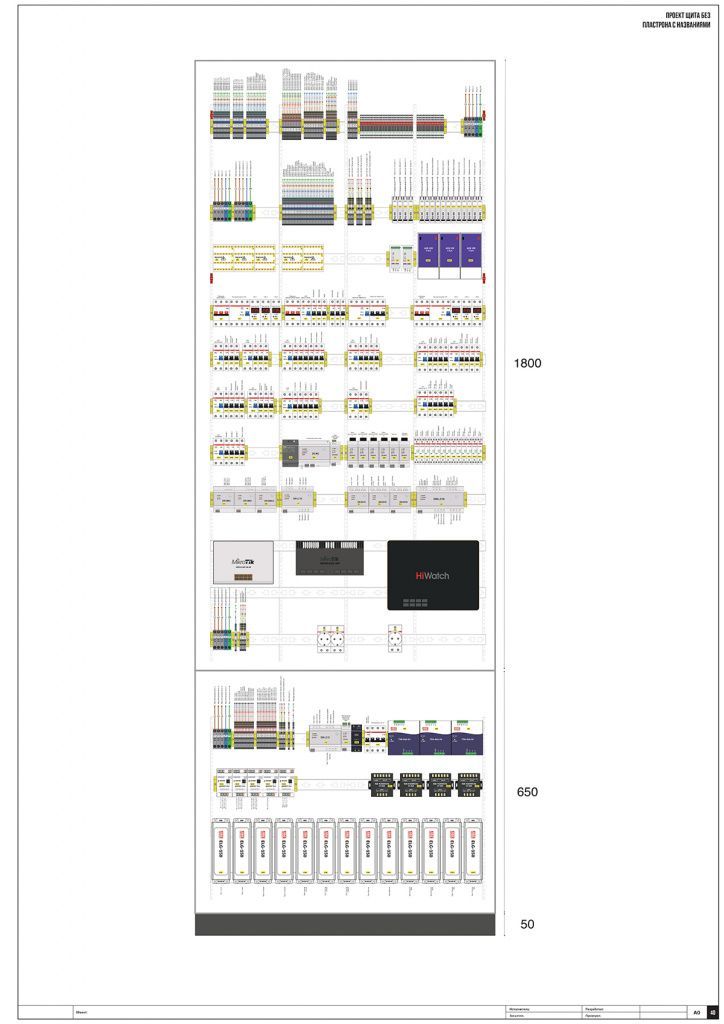

9. Визуализация щита со всеми подписанными входами и выходами оборудования.

На основании визуализации:

  • Определяется размер щита и его глубина. Используемые расходники (дин рейки, ограничители для оборудования, площадки для стыковки WR рамы и корпуса щита). Модели CombiLine модулей.
  • Производится отрисовка, а затем и сборка на основе этого документа.

На основании визуализации составляется смета на щит, раму, CombiLine модули и другие расходники для щита.

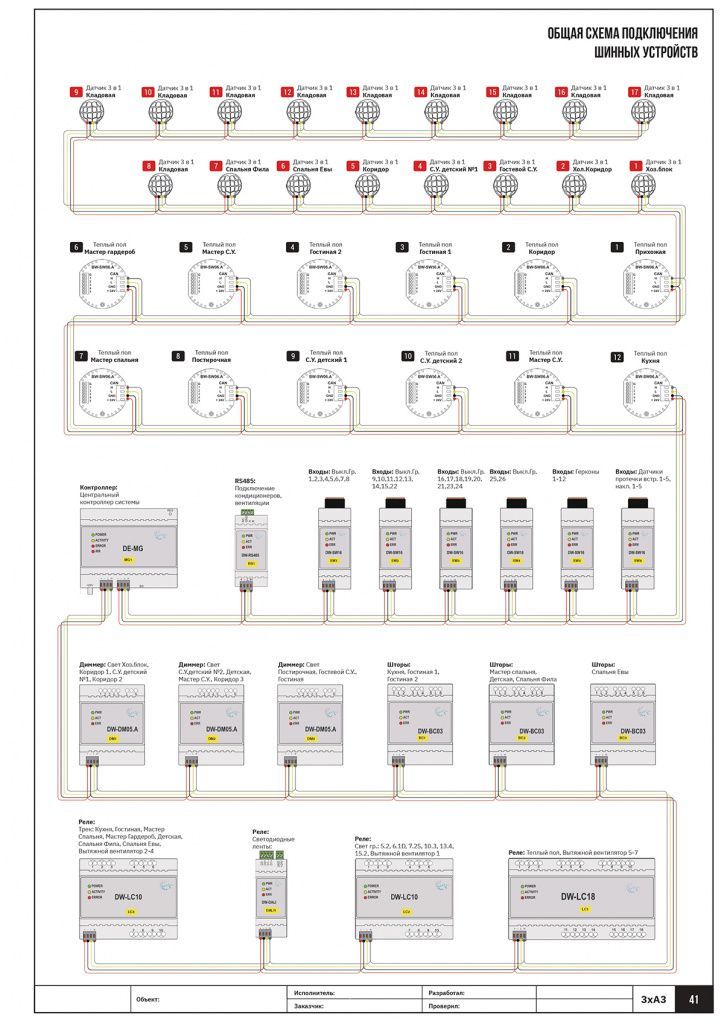

10. Общая схема шинных устройств с расчетом потребляемого тока

Задачи схемы:

  • Просчитать мощность блока питания для устройств домашней автоматизации
  • Просчитать длину кабельных участков шины. Чтобы не превысить допустимые лимиты по длине.
  • Показать топологию соединения устройств, в качестве обоснования, почему они соединяются именно так (например, последовательно, а не звездой)

На схеме обозначаются абсолютно все устройства входящие в умный дом. Как те, которые находятся в щите, так и оконечные устройства (датчики, панели, выключатели и пр.)

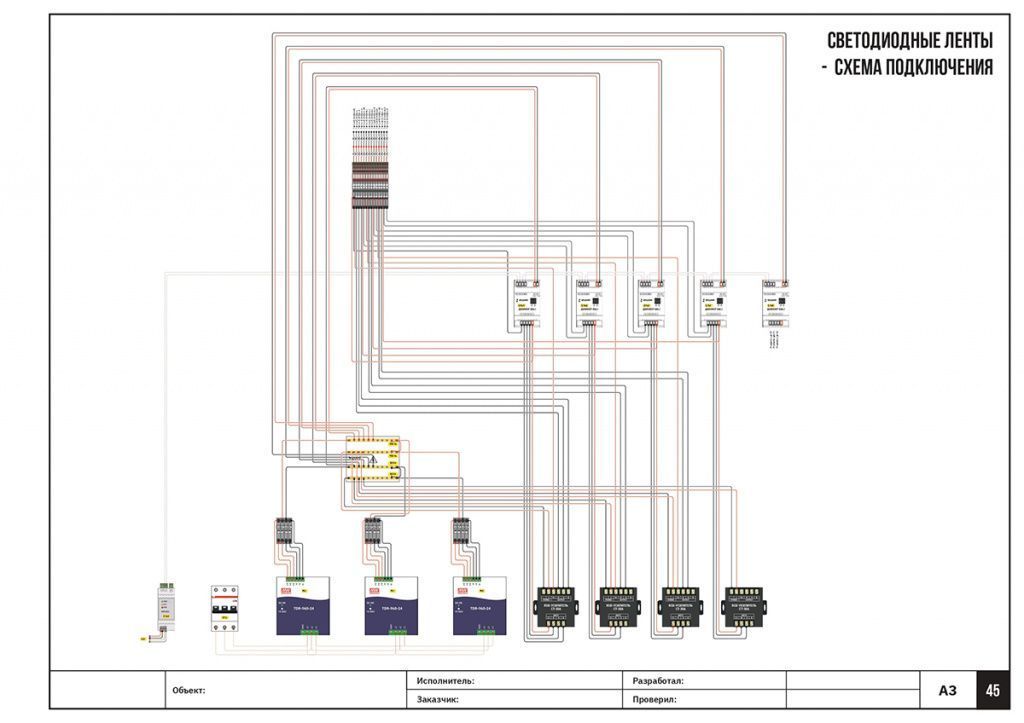

11. Отдельные схемы подключения оборудования к умному дому

Количество схем соответствует техническому заданию.

Задачи схемы:

  • Показать схемы подключения оборудования умного дома с оконечным оборудованием
  • Проверить логичность и правильность подобранного оборудования
  • При дальнейшем обслуживании, по этим схемам можно понять логику построения умного дома, и в случае необходимости устранить неисправности или заменить одно оборудование на другое.

В большинстве случаев эти схемы являются стандартизированными. Меняются лишь названия и количество подключений к блокам.

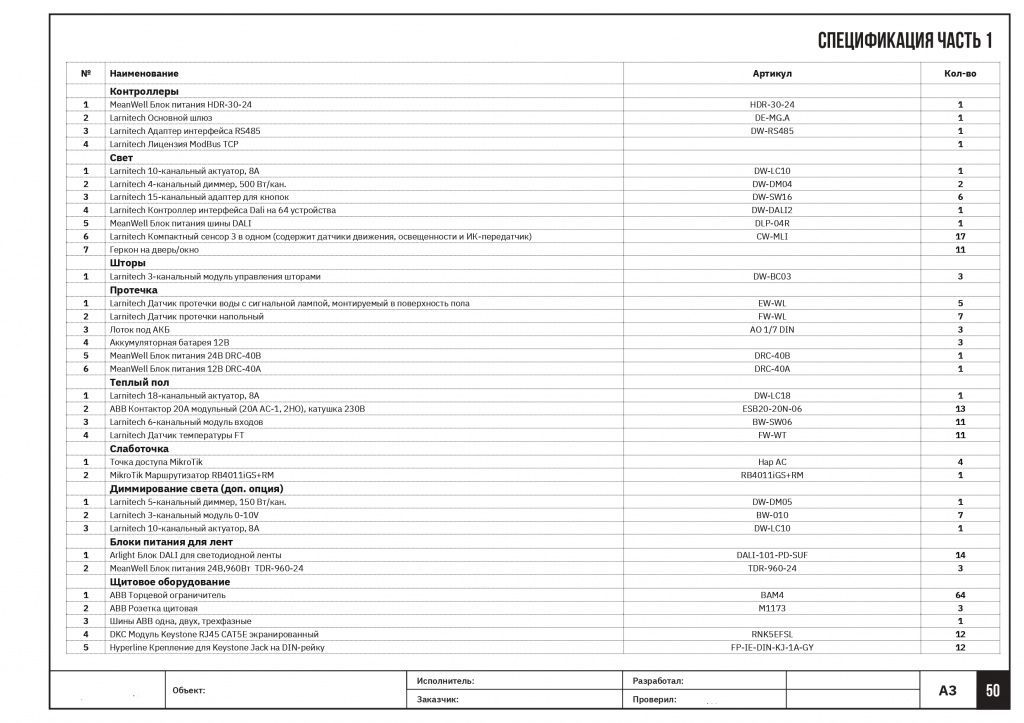

12. Спецификация на оборудование для умного дома

В спецификацию добавляется все оборудование и все расходники. На основе спецификации подготавливаются счета на оплату. Важно, отметить, что, на момент закупки оборудования цены, указанные в спецификации, могут не соответствовать реальности т.к. оборудование покупается сильно позже подготовки проектной документации.
