Дом в поселке "Репино парк"

Когда заказчик узнал про "Умный дом" и пригласил нас для интеграции, в доме уже сделали чистовую отделку.

Проложить кабели уже было невозможно.

В качестве решения мы установили оборудование WirenBoard, которое передает любые данные без потери сигнала.

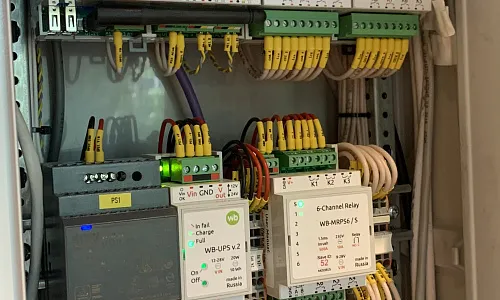

В итоге во всем проекте используется 3 щита автоматизации.

1,360,000 ₽ Стоимость проекта с оборудованием.



Цифры

1
млн. стоимость системы
2022
год сдачи
209
м² автоматизированно
17
помещений

Проектирование

Мы разработали:

  • Проектную документацию электроснабжения.
  • Проектную документацию слаботочных систем.

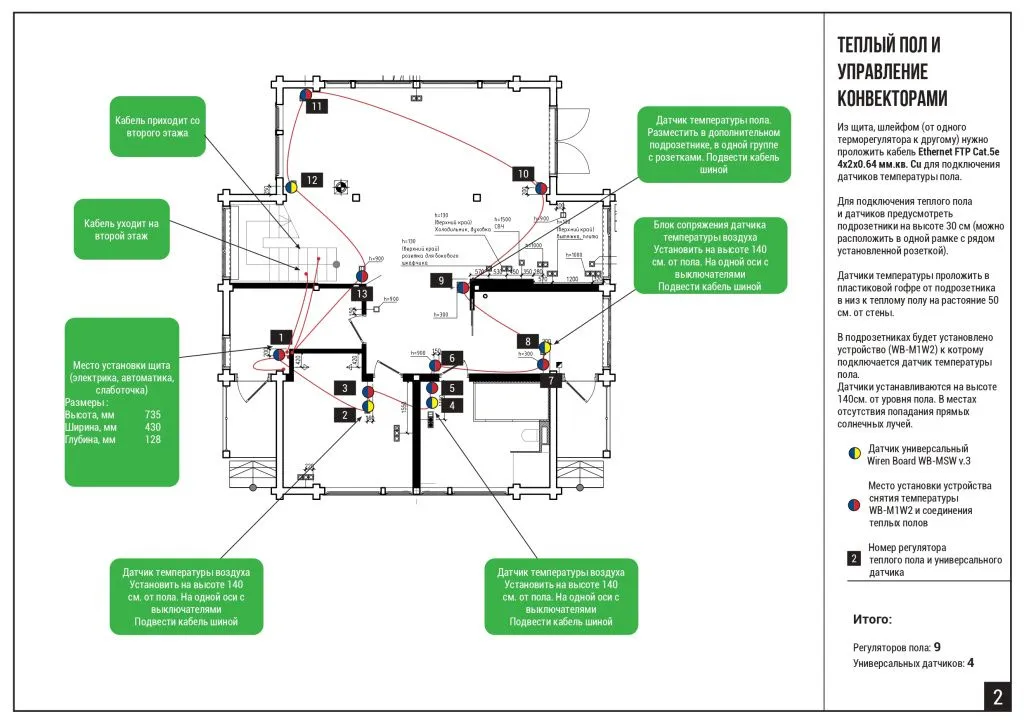

климат 1 этаж.jpg
климат 2 этаж.jpg

Что автоматизировали

Освещение

  • 34 световые зоны
  • 5 способов управления
Климат

  • Теплые полы
  • Конвекторы
  • Радиаторы
  • Кондиционеры
  • Вентиляция
Безопасность

  • Система домофонии
  • Камеры видеонаблюдения
  • Управление воротами

Wi-Fi

  • Бесшовный Wi-Fi
  • Локальная сеть
  • Настроен VPN

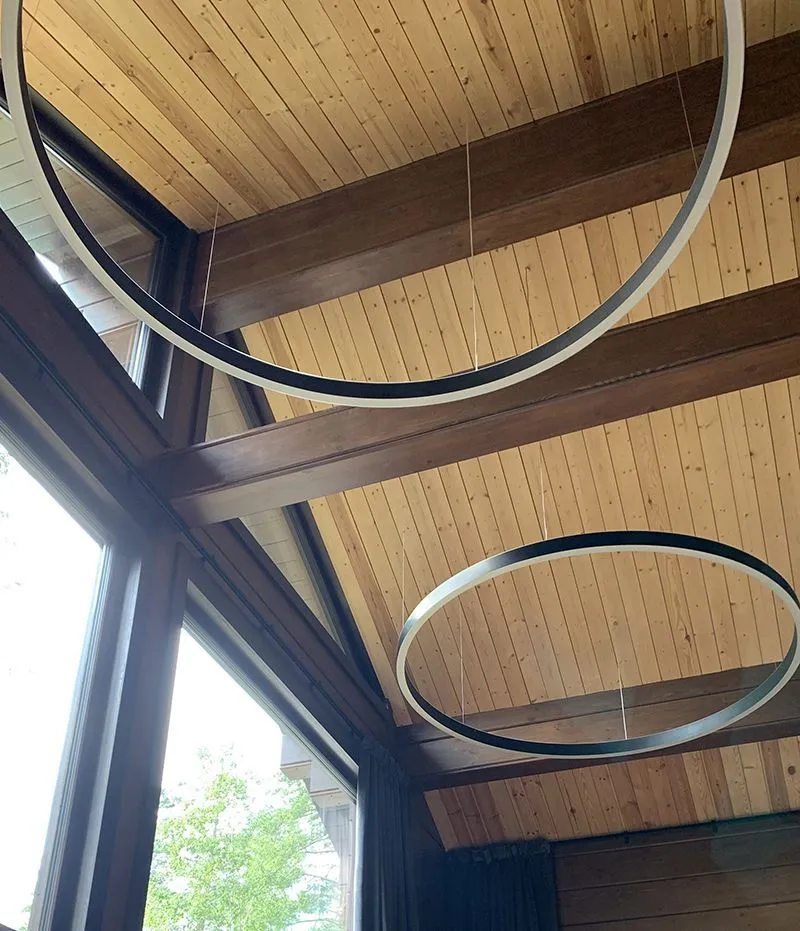

Освещение

34 световые зоны

  • 6 групп уличные светильники для декоративного освещения территории и самого дома.
  • 27 групп светильников это трековые светильники, точечные и светодиодные ленты в доме
  • 1 группа основное освещение в отдельно стоящей постройке.

Возможности

Управление светом:

  • Включение.
  • Выключение.
  • Изменение яркости.

Управление

Установили 5 способов управления освещением:

  • iPad или iPhone.
  • Кнопочные выключатели.
  • Голосовое управление.
  • Сценарии и автоматизации.
Умный свет

Климат контроль


Вентиляция

Приточно-вытяжная установка Komfovent R500.

Добавлен автоматический режим, в нем Умный дом в зависимости от уровня Co2 выбирает оптимальный режим работы ПВУ ( Мин/Норм/Интенсив/Макс )

Управление приточной и вытяжной вентиляцией в:

  • Жилых комнатах
  • Санузлы
  • Кухня-гостиная
  • Техническое помещение

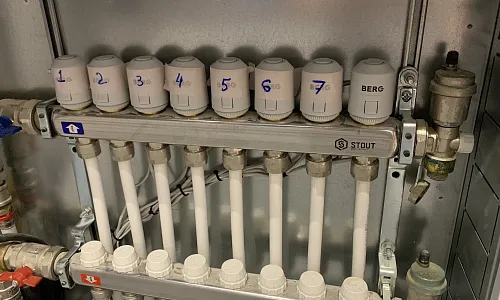

Теплый пол

Управление водяными теплыми полами в всем доме:

На 1-м этаже 9 контуров теплого пола

На 2-м 2 контура

Было принято решено от терморегулятор отказаться, поэтому управление теплыми полами осуществляется с приложения "Дом" и сценарным управлением т.е. автоматически.

Конвекторы

По дому установлены внутрипольные конвекторы  для поддержки температуры в доме.

Два конвектора установленные в гостиной имеют вентиляторы, система ими управляет по протоколу Modbus RTU.

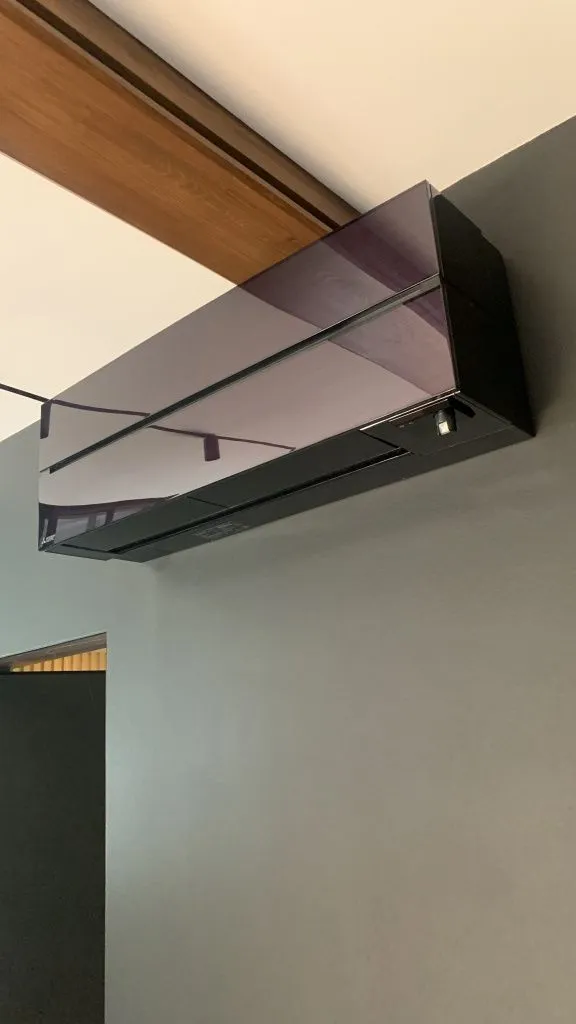

Кондиционеры

В доме установлена сплит система, 3 внутренних блока расставлены в гостиной, детской и спальне.

Управление осущевляется через Wi-Fi, и выведено в приложение "Дом"

Из представленных возможностей это:

  • ВКЛ/ВЫКЛ
  • Смена режима работы (охлаждение, обогрев и т.д.)
  • Автоматический режим.

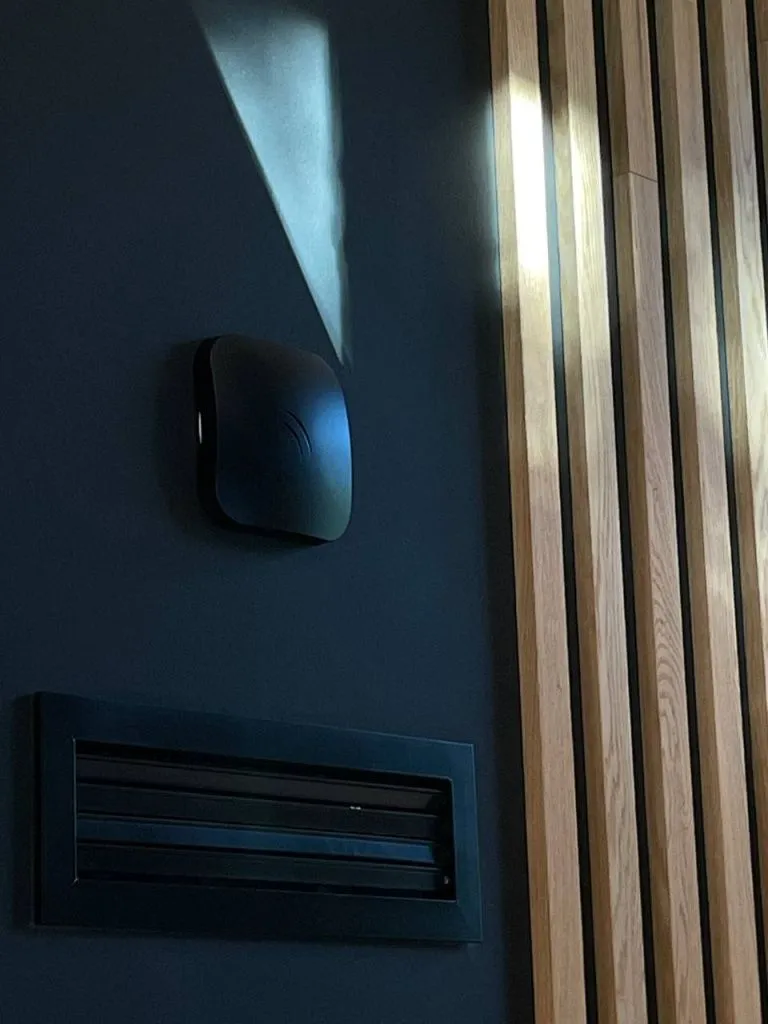

Бесшовный Wi-Fi

Wi-Fi точки доступа с подключением к высоскоростному интернету. Их расположение позволяет пользоваться Wi-Fi и на территории.

Установлены:

  • в прихожей
  • в спальне
  • на лестнице

Питаются от POE из щита через POE инжектор

Домашняя сеть

Провели компьютерную сеть Ethernet.

Кабинет

Кухня гостиная

2022-09-06 23.49.08.jpg

Камеры видеонаблюдения

4 Камеры видеонаблюдения

В детской

Холл на 2-м этаже

Холл на 1-м этаже

Уличная камера

Все камеры установлены, подключены, добавлены в Apple HomeKit.

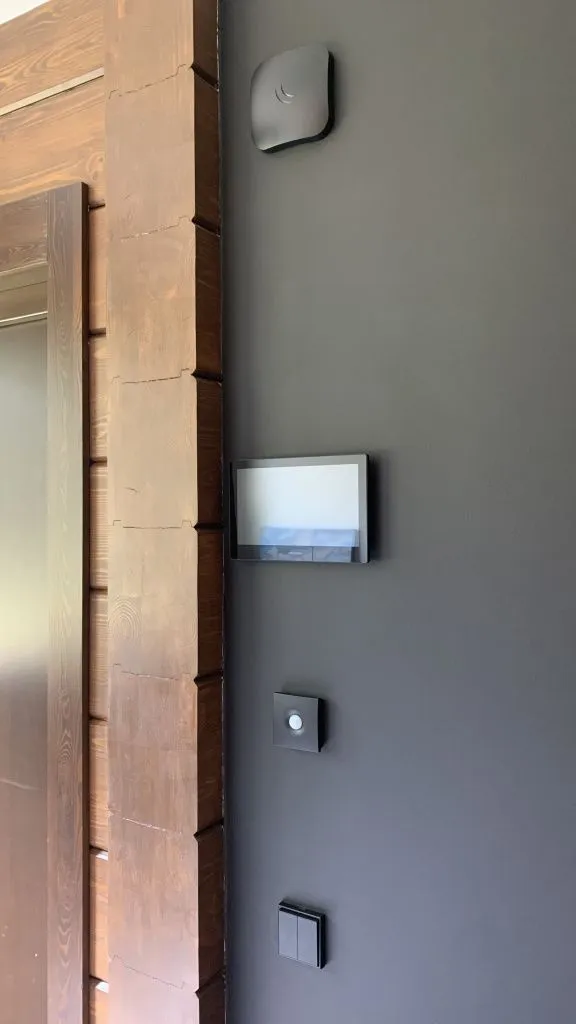

Домофония

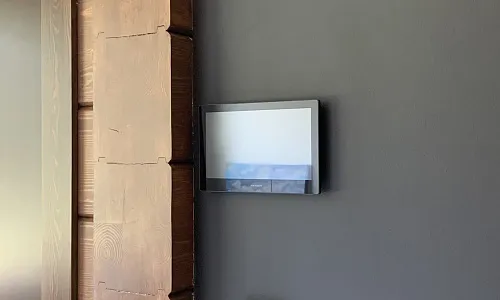

Установлен монитор домофона Hikvision.

В панель выведено 4 камеры: Холл / 2 этаж / детская/территория.

Электромеханический замок в калитке, управляется с домофона и с интерфейса Умного дома.

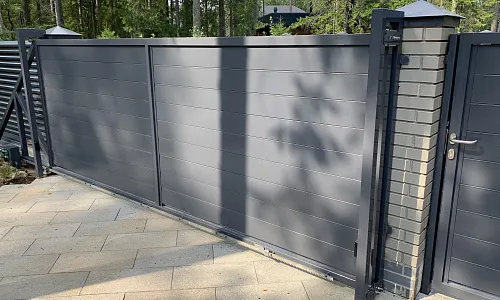

Откатные ворота

Автоматика откатных ворот Came. Управление с родного пульта осталось не тронутым.

В систему автоматизации выведен следующий функционал открытие, закрытие, частичное открытие ворот.

Также организована полная обратная связь от ворот.

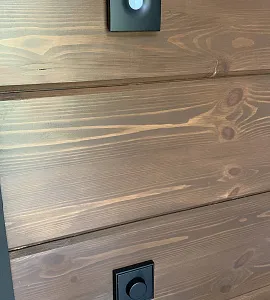

Универсальные датчики

По всему дому установлены датчики WIrenBoard

В зависимости от помещения они снимают следующие показания

  • движение
  • температуру
  • влажность
  • CO2

Датчики покрашены в цвет выключателей.

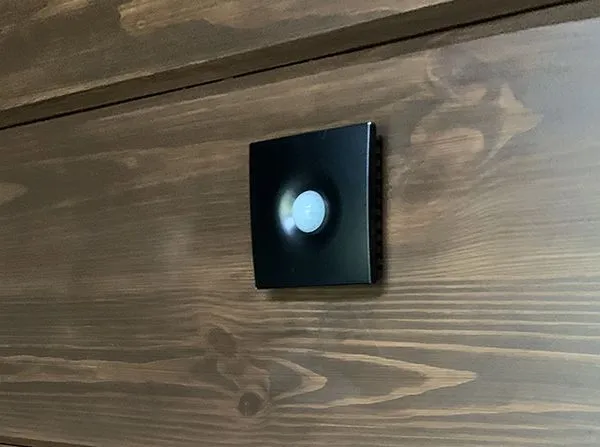

универсальный датчик

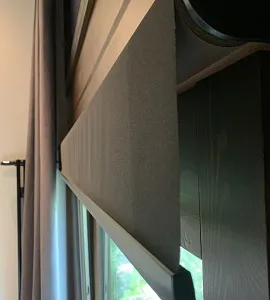

Электрокарнизы Somfy

Somfy

В спальне и в детской установлены рулонные шторы, в гостиной портьеры, все управление сводится в Умный дом.

Управление:

  • Локальное, т.е. дернув портьеру в нужную сторону она откроется или закроется в зависимости от изначального положения.
  • Голосовое управление с помощью HomePod Mini
  • С интерфейса приложения «Дом»

Окна Velux  в Умном доме

Окна установлены 2 этаже в ванной на и гардеробе.

У каждого окна есть штора, которая закрывает окно. И так же каждое окно может приоткрываться для проветривания.

К каждому окну прилагается 2 пульта, один для управления шторой, второй для управления окном.

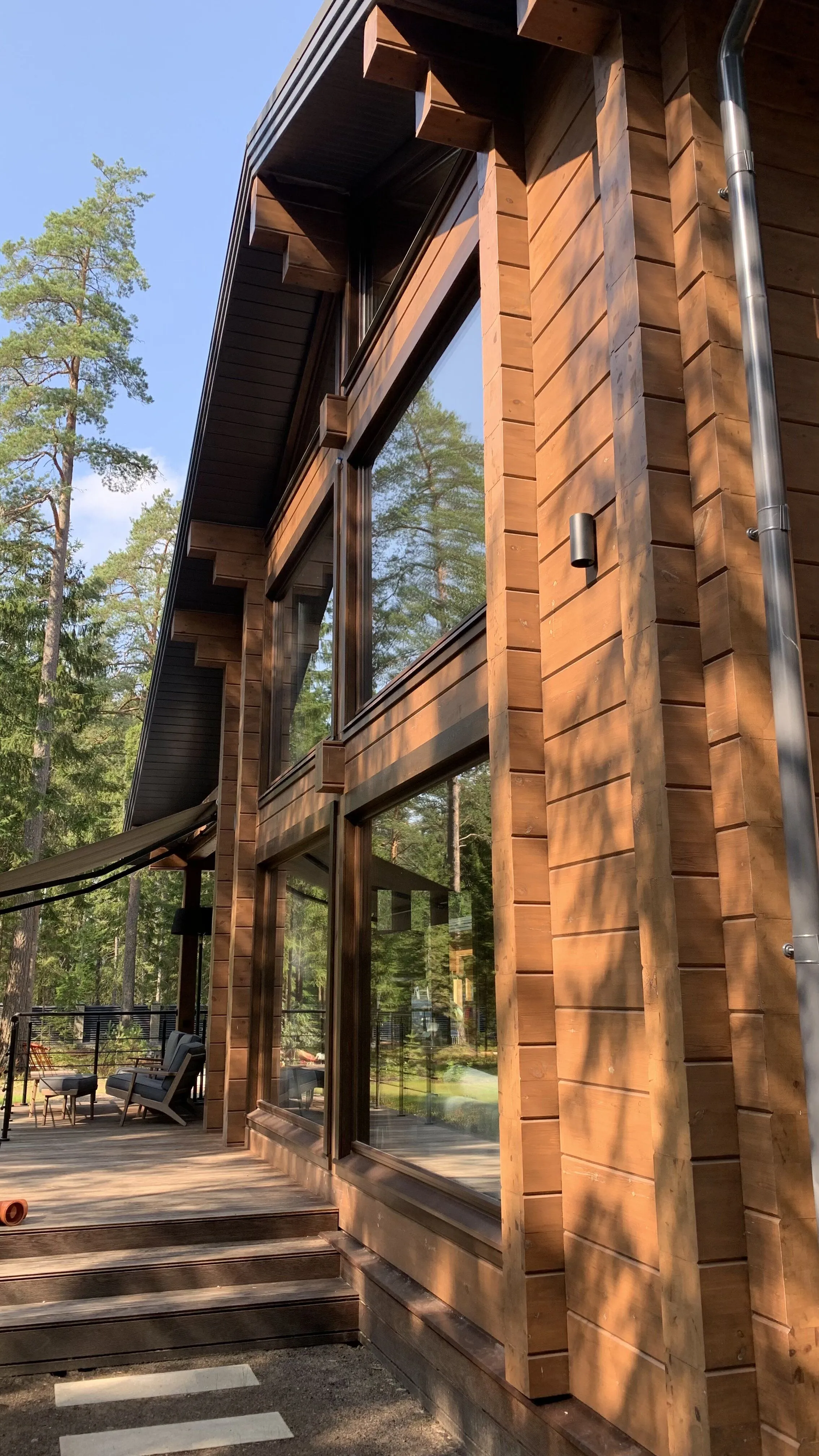

Фото выполненного объекта

Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
Дом в поселке
