Основные принципы устройства системы
Система строится на основе модулей, соединяемых между собой через шины CAN. Последние не получили сегодня широкого распространения на рынке, но при этом по степени быстродействия и удобства использования оказываются впереди. Для соединения модулей применяется витая пара. Требуется 4 жилы, по две на шину и питание (24V).
Контроллер позволяет подключать к нему до двух шин CAN. Каждая из них имеет предельное число присоединяемых элементов – до 50, максимальная длина одной шины до 800 метров. Для удобства широко используется практика, когда к одной шине проводится подключение щитовых устройств, а к другой элементов, устанавливаемых непосредственно в помещениях.
Вместе с этим за счет использования DE-GW модуля, совмещающего CAN и Ethernet, появляются практически неограниченные возможности масштабирования, как по числу присоединяемых устройств, так и общей длине.
Шины Ларнитек при создании «умного дома» в квартире не обязательны, вполне достаточно будет обычных датчиков, подсоединяя их напрямую к модулям через входы. Тем не менее, шинные датчики бренда обладают высокой степенью удобства.

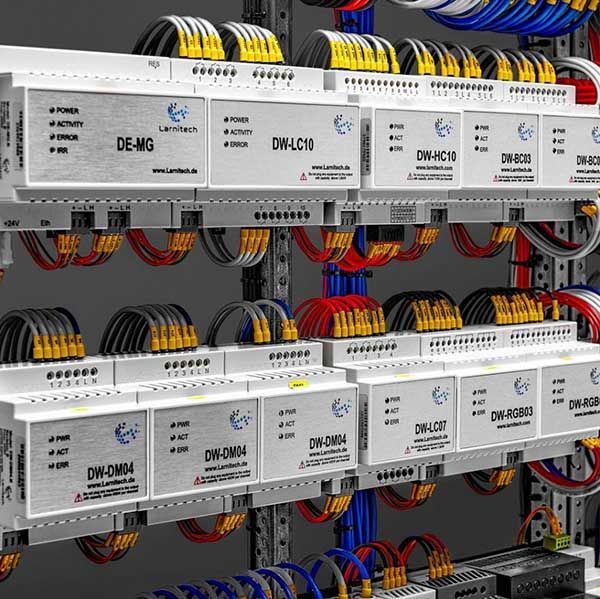

Контроллер DE-MG
Основой функционирования всей системы выступает контроллер DE-MG, требующий 6 DIN свободного места и питание на 24V. Его разъемы обеспечивают подключение CAN (2 единицы) и Ethernet. Встроенный ИК-приемник обеспечивает возможность проводить программирование передатчиков с ИК-модулем для их взаимодействия с пультами управления.
Модель DE-MG Plus обладает несколько лучшими характеристиками за счет повышенной производительности процессора и дополнительного Bluetooth, позволяющего организовывать беспроводное взаимодействие с разнообразными устройствами. Плюс, возможно соединение с шинами KNX.

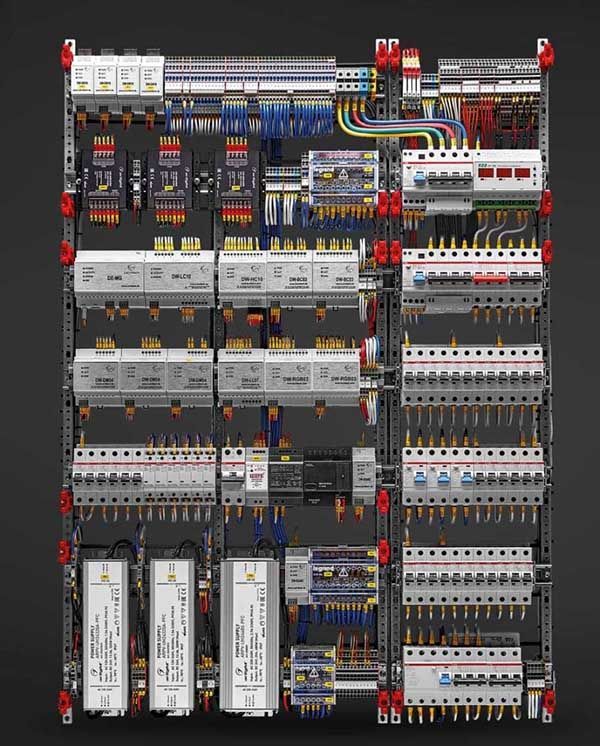

Модули расширения для DIN-рейки
Вариативность подобных решений достаточно широкая:- 16 дискретных входов присоединения выключателей
- Управляющий адаптер RS-485 Modbus для внешних устройств с использованием существующих или самописных драйверов.
- Адаптеры RS-232, UART (не получили значительного распространения).
- Модуль с аналоговыми выходами до 10V (4 разъема).
- Модуль интерфейса DALI, позволяющий передавать команды на 64 исполнительных устройства.
- Модуль считывания данный, получающий информацию от двух десятков счетчиков.
- Управление отоплением. Модуль отвечает за работу приводов с возможностью прямого присоединения датчиков или получением данных с датчиков, подсоединенных непосредственно к шине. В базе используется термостатическое управление, но возможны и режимы ПИ- и ПИД-регулятора.
- Диммеры Trailing edge.
- Защита от протечек водопровода. Работа модуля допускается в составе системы или самостоятельно минуя контроллеры.
- Светодиодное освещение. Используемый контроллер имеет 9 каналов для подключения LED-лент, обеспечивая их совместимость в любых сочетаниях по желанию клиента.
Модули для подрозетников
У Larnitech умный дом может иметь модули, как для DIN-рейки, так и для установки непосредственно в подрозетники. За счет этого элементы управления освещением и приводами штор могут располагаться в точках электропитания. Фактически при монтаже необходимо только подвести к месту установки модуля кабель от контроллера.
Датчики
- Универсальный (свет, влажность, движение, ИК передача данных)
- Универсальный (свет, влажность, температура)
- WW-TS (управление климатическим оборудованием)
- Сенсорный датчик (6 в 1) с датчиком обнаружения углекислого газа

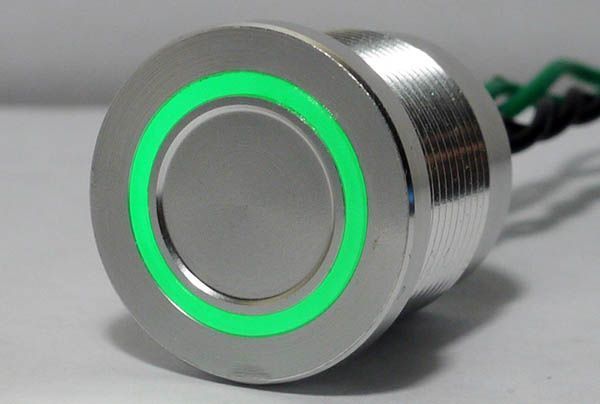

- Протечки воды. Встречаются различные схемы установки, при этом их отличает эстетика внешнего вида. Сигнализация световая, активирующая красный сигнал в случае появления утечки (в нормальном положении цвет зеленый). Датчики допускается подключать к другим системам через дискретные входы, но при этом создаются риски их замыкания с отправкой сигналов, принимаемых в качестве тревожных.
- FW-TS/FW-FT (стандарт 1-wire). Подходят для работы с системами отопления и монтажа непосредственно в подрозетники. С учетом недостаточной стойкости шин к помехам, датчики целесообразно соединять с ближайшим из модулей, что одновременно позволит полноценно обслуживать датчик во время эксплуатации.
Беспроводные компоненты
При организации беспроводных систем Larnitech опирается на протокол Bluetooth Mesh. Это современное решение, обеспечивающее возможность связи между элементами на дистанции до 120 метров при условии отсутствия преград. За счет получения полноценного питания, модули одновременно выступают ретрансляторами сигнала, что и обеспечивает значительную дальность связи. Среди преимуществ протокола применение шифровки передаваемых сигналов и высокий уровень устойчивости к помехам.
Для использования беспроводных технологий требуется применение контроллеров DE-MG Plus с поддержкой Bluetooth или модулей BT-CAN, подключаемых непосредственно к шине. На сегодня в линейке продуктов Larnitech существует несколько устройств, способных работать с протоколом Bluetooth. Среди них: модули управления RGB-лентами, диммеры, модули с дискретными входами (6 разъемов) и автономным питанием, универсальные датчики (движение, свет, температура, влажность + углекислый газ), датчики протечек и так далее.
Мультирум

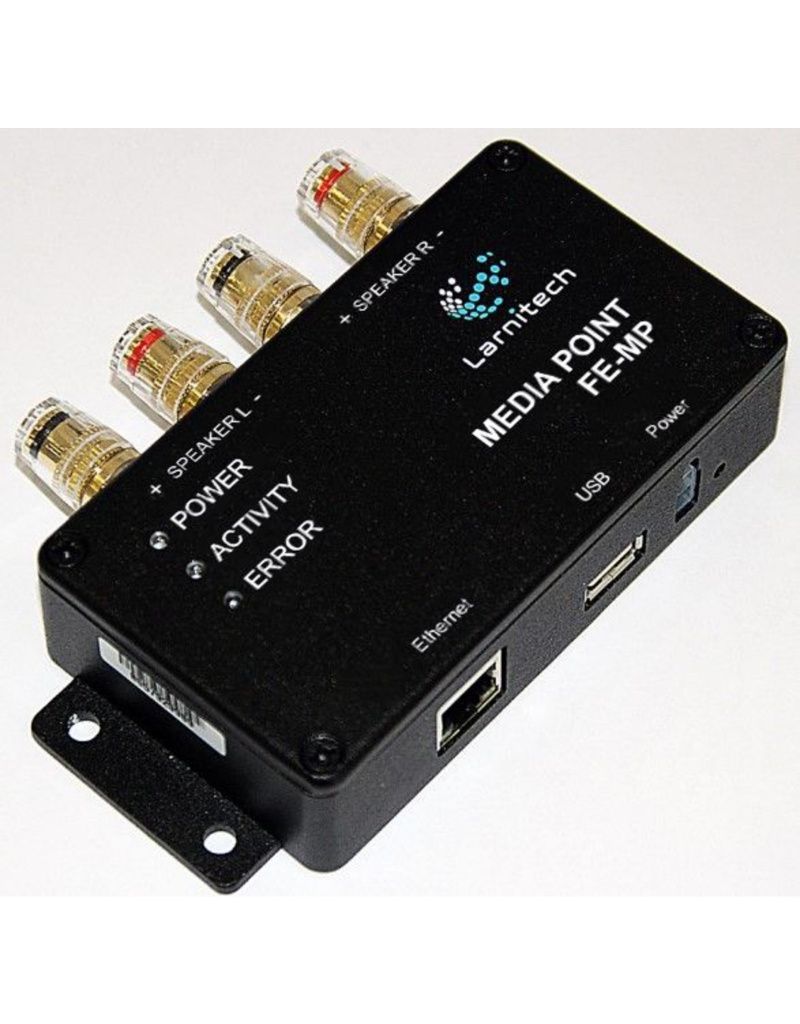

Компания обладает усилителем FE-MP, присоединяемым посредством протокола Ethernet. Его мощность весьма скромная 2 х 20Вт, а для работы требуется подключение к электропитанию 24V (4.2А).
Аудио-усилитель позволяет воспроизводить радиоканалы из Интернета, музыкальные композиции с мобильных устройств Apple посредством приложения AirPlay 2, композиции, хранящиеся на сервере через DLNA. Через USB-порт допускается подключение звуковых карт с установкой внешнего усилителя.
Мультирум предусматривает взаимодействие с мобильными устройствами через предварительно установленное приложение, позволяя владельцу зачитать сообщение, которое в дальнейшем будет транслироваться по громкой связи в выбранной из зон «умного дома».
Домофон
Продукция Larnitech предусматривает наличие домофона FE-IC, полностью адаптируемого к фирменной системе. За счет поддержки SIP-протокола он позволяет перенаправлять поступающие сигналы на SIP-устройства.
Модель предусматривает возможность уличного монтажа, питание 24V или посредством PoE. Предусмотрен и считыватель карт.
Поступающие звонки для оповещения владельцев могут выводиться в общую аудиосистему, но для полноценного разговора потребуется установка приложения Larnitech, обеспечивающего одновременно управление замками входной двери и видеоизображение.
Metaforsa
Контроллер Metaforsa имеет 20 входов, из которых 16 дискретных и 4 температурных, и 10 выходов (релейные, 8А). Модель Metaforsa 2 обладает еще большим числом входов/выходов, включая подключение диммеров.
Модель предусматривает идентичный DE-MG интерфейс, но с наличием определенных ограничений, например, подключение не больше четырех CAN-устройств и одной видеокамеры, предельное число записываемых сценариев до 70. Контроллер подход в первую очередь для небольших по площади пространств, например, квартир, при этом для продукта Larnitech цена будет сопоставима с решениями российских производителей.
Панели управления
Необходимо отметить, что собственных панелей управления бренд не имеет, поэтому для установки можно использовать любые проводные панели от компаний KNX или HDL.

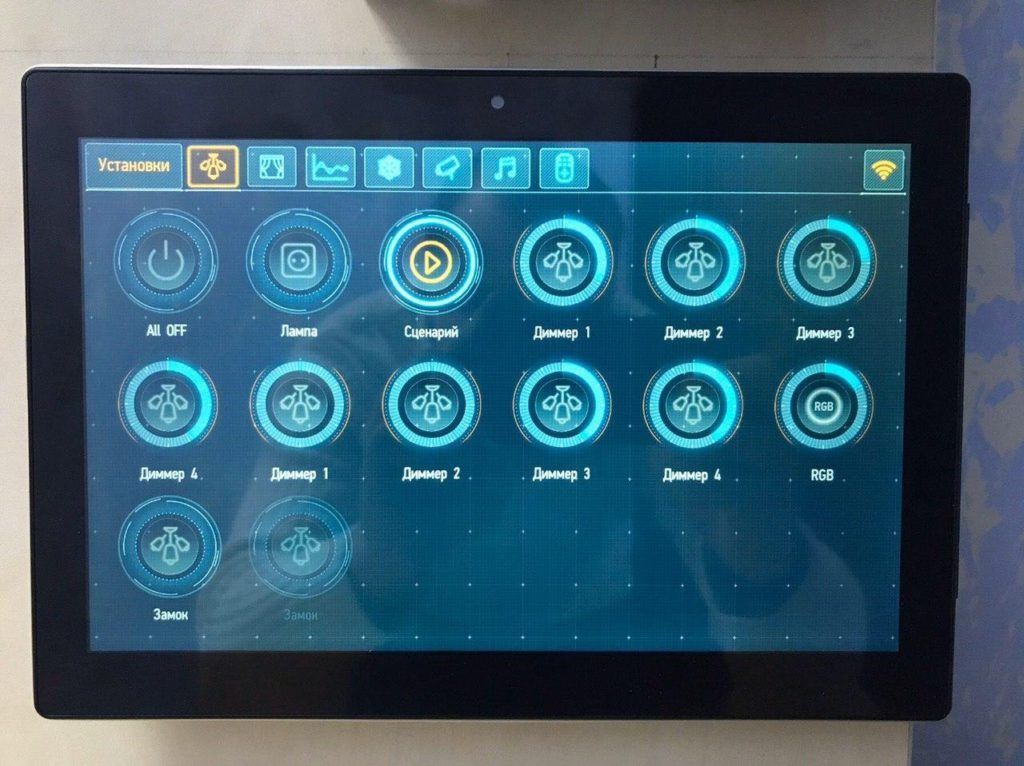

Имеется только панель LCP-10, фактически представляющая собой планшет с 10-дюймовым дисплеем, работающий под управлением Android. Он позволяет проводить установку фирменного приложения Larnitech или аналогичных по назначению приложений других разработчиков.
