Технологии «умный дом» становятся все более доступными и популярными. Они позволяют реализовать возможности более эффективного и удобного управления домом, включая переход на «умное освещение». Одним из решений, обеспечивающих его реализацию, является протокол Dali, за созданием которого стоят разработчики сразу нескольких крупных компаний, занимающих ведущие позиции в сфере создания программного обеспечения в сегменте smart home.
DALI –протокол управления светом, призванный заменить существовавшие до этого протоколы 1-10V и DSI. Первые устройства, поддерживающие данный протокол, появились на рынке еще в 1999-м году, а через несколько лет протокол стал обладателем всех необходимых сертификатов для его международного распространения. Разработчикам удалось создать удачное решение, сумевшее за десяток лет практически полностью завоевать рынок устройств, управляющих светом. После 2011-го года большая их часть предусматривает работу с протоколом DALI, отвечающему стандарту IEC60929. Важным преимуществом протокола выступает наличие открытого кода, что позволяет разработчикам легко адаптировать его под различные решения и системы.
С помощью сценариев вы можете создать комфортную атмосферу в вашем доме одной голосовой командой.
Запустив сценарий “Вечер”, дом может прикрыть шторы на определенный процент. Для того что бы скрыть вас от нежелательных наблюдателей.
Запустив сценарий “Спокойно ночи”, дом полностью закроет шторы в спальне. Тем самым защитив вас от источников освещения на улице.
Запустив сценарий “Доброе утро”, дом приоткроет шторы чтобы разбудить вас первыми лучами солнца
другие сценарииВключение вентилятора при повышенной температуре помогает поддерживать комфортную температуру воздуха в помещении.
Когда включен автоматический режим. Вентилятор включается при превышении температуры 35 °С. Если включение вентиляторане влияет на рост температуры. Значит источник повышенной температуры может нести угрозу (Пожар). И в целях защиты, вентилятор выключается. Включаясь если, температура вернулась в допустимые границы.
другие сценарииВключение вентилятора при повышенной концетрации углекислого газа, позволяет длительное время находиться в замкнутом пространстве, не ощущая дискомфорта, от нехватки свежего воздуха.
Когда включен автоматический режим. Вентилятор включается при превышении концетрации Со2. И выключается если уровень Со2 снижается до приемлемого уровня.
другие сценарииДля Dali управление светом строится на наборе правил, обеспечивающих поддержание силовых нагрузок в пределах нормы и управление освещением. Протокол обеспечивает взаимодействие с KNX и BACNet в рамках диспетчеризации объектов посредством шлюзов, позволяющих получить полноценный двусторонний обмен данными. Управление элементами освещения возможно, как самостоятельно, так и в рамках общей системы управления объектом.

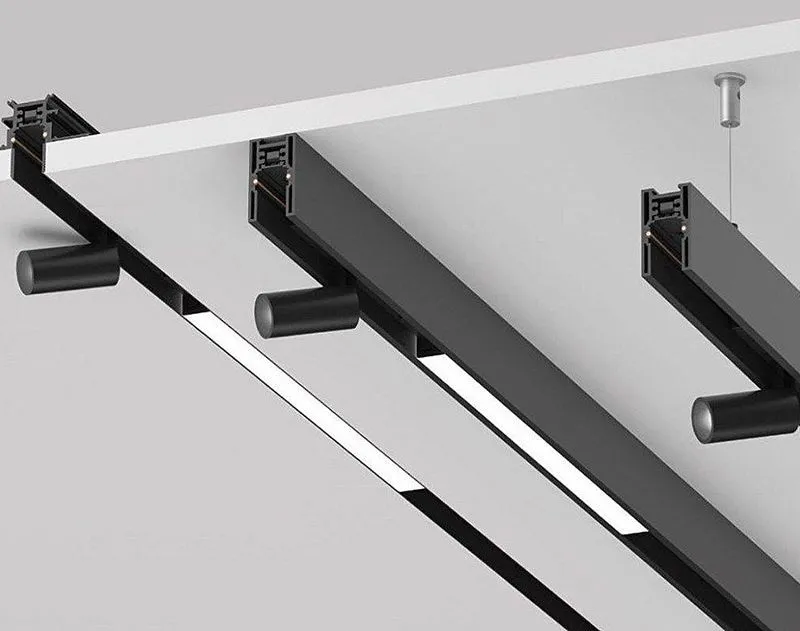

Цифровой протокол позволяет поддерживать совместную работу с различными типами светодиодных светильников и других элементов, отвечающих за обеспечение освещения, среди которых:
В процессе управления элементами предусматривается выдача команд, содержащих в себе адрес исполнительного устройства и его действие. Передача сигнала в большинстве случае предусматривается в закодированном виде.
Все команды делятся:
Широковещательные команды предусматривают их передачу на все устройства, подключенные к общей линии. Сценарии представляют собой набор действий различных устройств, активируемых посредством единственной команды. Если говорить о командах состояния, то они позволяют определять текущее состояние элементов на предмет их работоспособности.

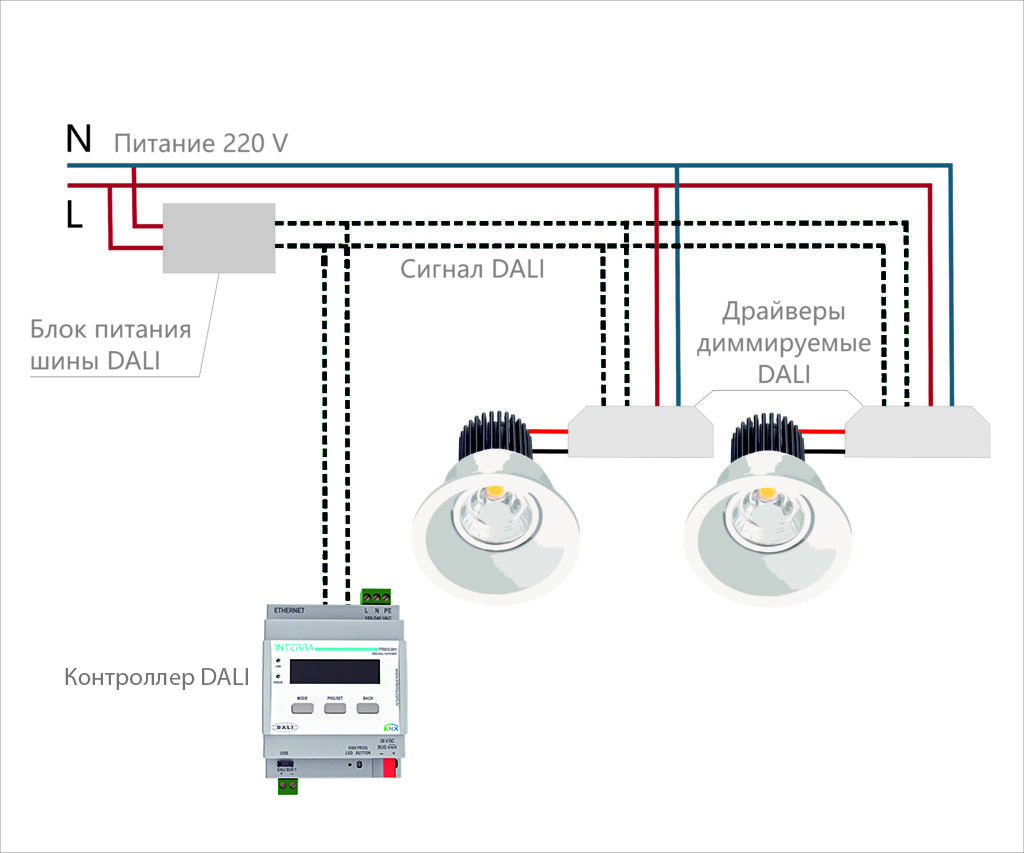

Рассматривая характеристики протокола Dali необходимо отметить, максимальная длина передачи данных составляет 300 метров при использовании провода сечением 1,5 кв.мм и скорости 1200 бит/с. Поддерживаемое напряжение 9,5-22V.
Каждая шина способна обеспечить подключение до 64 устройств с объединением на линии до 16 групп. Аналогичным является и количество доступных сценариев. В процессе монтажа не требуется соблюдение полярности, он максимально прост, может проводиться с применением практически любых схем, выделяя отдельный кабель с необходимым количеством жил или пуская сигнал по силовому кабелю. Нет никаких проблем и с идентификацией ошибок и диагностикой сетей.
С решениями Dali свет всегда остается под контролем за счет системы двустороннего информационного обмена, позволяющего в реальном времени отслеживать параметры подключенных устройств и их статус, степень насыщенности света и иные характеристики установленного светового оборудования.
Универсальность протокола является одним из его основных преимуществ, позволяя значительно упростить построение систем освещения в «умном доме». Фактически это единственный из распространенных протоколов, позволяющий объединить в себе управление, как внутренним освещением, так и источниками света, расположенными на улице. При этом система управления светом dali не требует привязки к существующей электросети объекта.
Кроме того, создаваемые на основе протокола системы демонстрируют высокую стойкость к неисправностям и нештатным ситуациям за счет наличия энергонезависимой памяти и других решений, реализованных еще на этапе его проектирования. Данный аспект играет важную роль в процессе выбора протокола для управления средствами освещения различных объектов.
