Когда дело доходит до непосредственного подключения кабеля к оконечному оборудованию и клеммам в щите, возникает вопрос, а какую именно жилу к чему подключать. И если с силовыми кабелями таких вопросов нет, то с кабелями для управления в умном доме (герконы, датчики, шторы и пр.) возникают вопросы.
Бывают ситуации, когда под выключатели может быть заложен кабель МКШ 10х0.35. У этого кабеля 6 жил белые, 2 зеленые и 2 желтые. Сложность в том, что если мы с одной стороны берем за общий, зеленую жилу, то с другой стороны нам необходимо его вызванивать.
Если же клавиш у выключателя было бы 8, а не 1-2, то нам бы пришлось потратить очень много времени на прозвонку и маркировку каждой жилы выключателя, чтобы точно подсоединить в нужный разъем в щите. Особенно это актуально для блоков, где вход под выключатель жестко связан с выходом реле.
Грубо говоря, на прозвонку и расключение можно потерять несколько рабочих дней на объекте.
Второй важный момент, состоит в том. Что на объекте необходимо использовать одни и те же кабели. Чтобы ситуации, когда электрики покупают кабели абы где и разных производителей не возникало. Мы со своей стороны предоставляем заказчику хорошие проверенные кабели, с которыми точно не будет проблем.
Также тот, кто тянет кабель, маркирует не только сам кабель со стороны щита, но и его жилы со стороны потребителя. Печатную маркировку предоставляем мы. В идеале, открыв любой подрозетник, мы должны точно знать к какой группе относится кабель, чтобы его можно было быстро отыскать в щите. Плюс, это сильно ускоряет монтажные и пусконаладочные работы во время установки чистового оборудования.
Данный список по кабелям будет дополняться и корректироваться.
Герконы (датчики открытия)
Вариант 1: CQR 4х0.22 (бухты 100 метров)
- желтый (CQR) — GND
- синий (CQR) — COM
Вариант 2: КСПВГ 2х0,35 (бухты 200 или 500 метров, возможно есть пометровая нарезка)
- коричневый (КСПВГ) — GND
- белый (КСПВГ) — COM

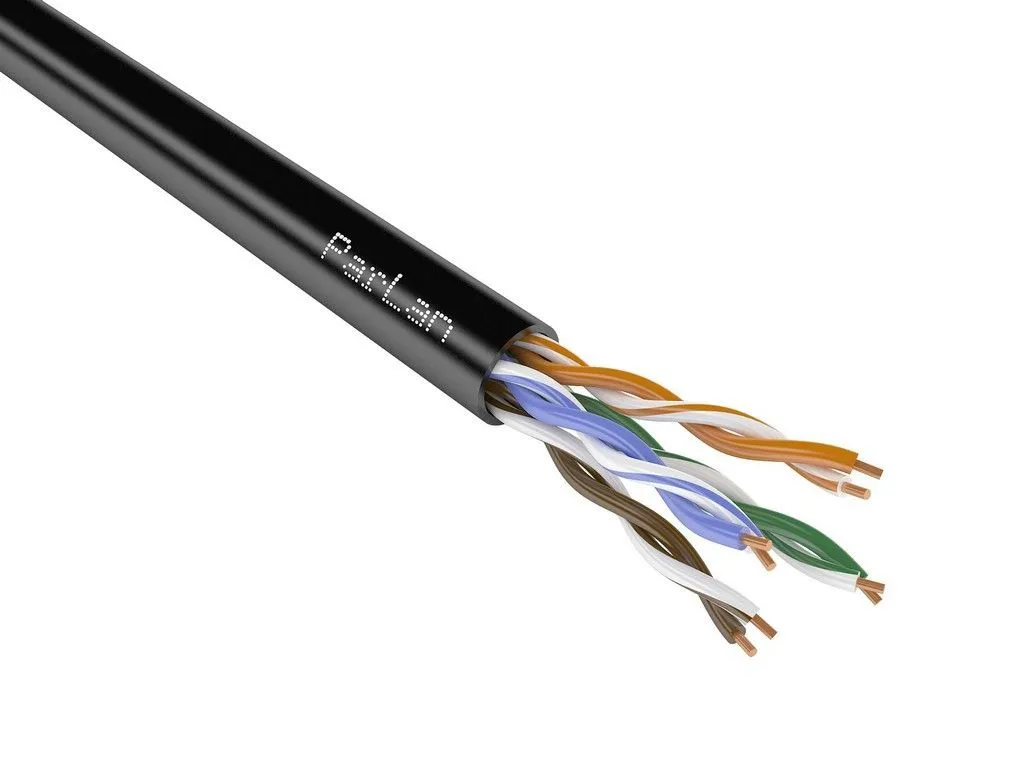

вариант 3: ParLan Cat5e U/UTP для СКС и IP-сетей (бухты 305 или 500 метров)
- коричневый — gnd
- бело коричневый — com
Датчики протечки

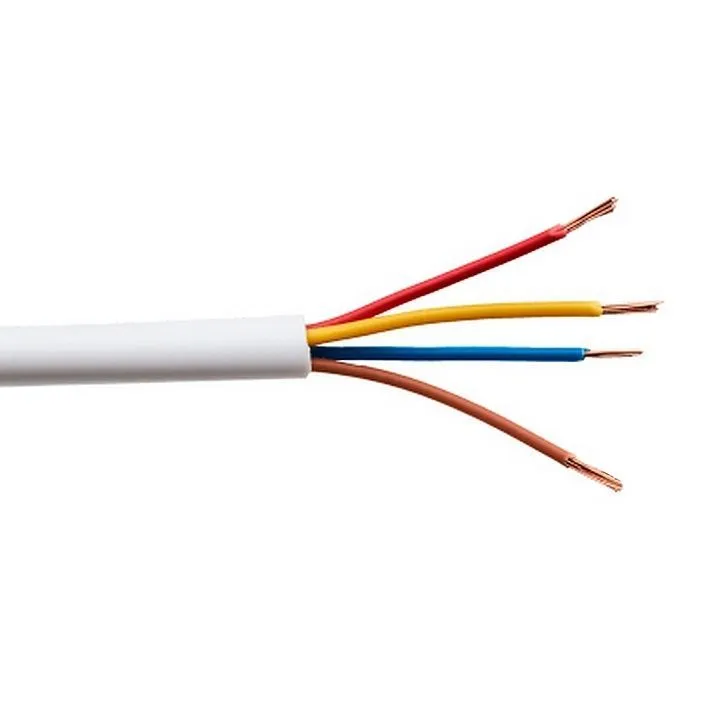

Вариант 1: CQR 4х0.22 (бухты 100 метров)
- черный (CQR) — GND
- красный (CQR) — U+
- желтый (CQR) — IN (COM/DATA)
Вариант 2:

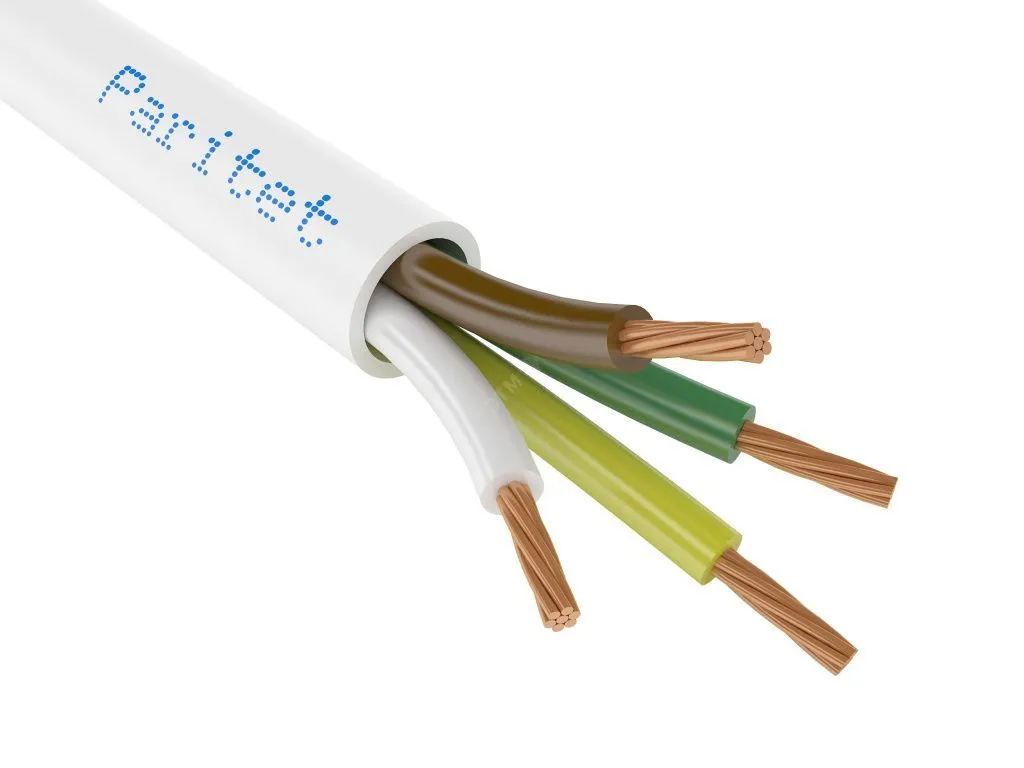

КСПВГ 4х0,35 (бухты 200 или 500 метров)
- зеленый (КСПВГ) — GND
- желтый (КСПВГ) — IN (COM/DATA)
- коричневый (КСПВГ) — U+
(производитель Паритет) Срок службы кабеля 25 лет
Вариант 3:

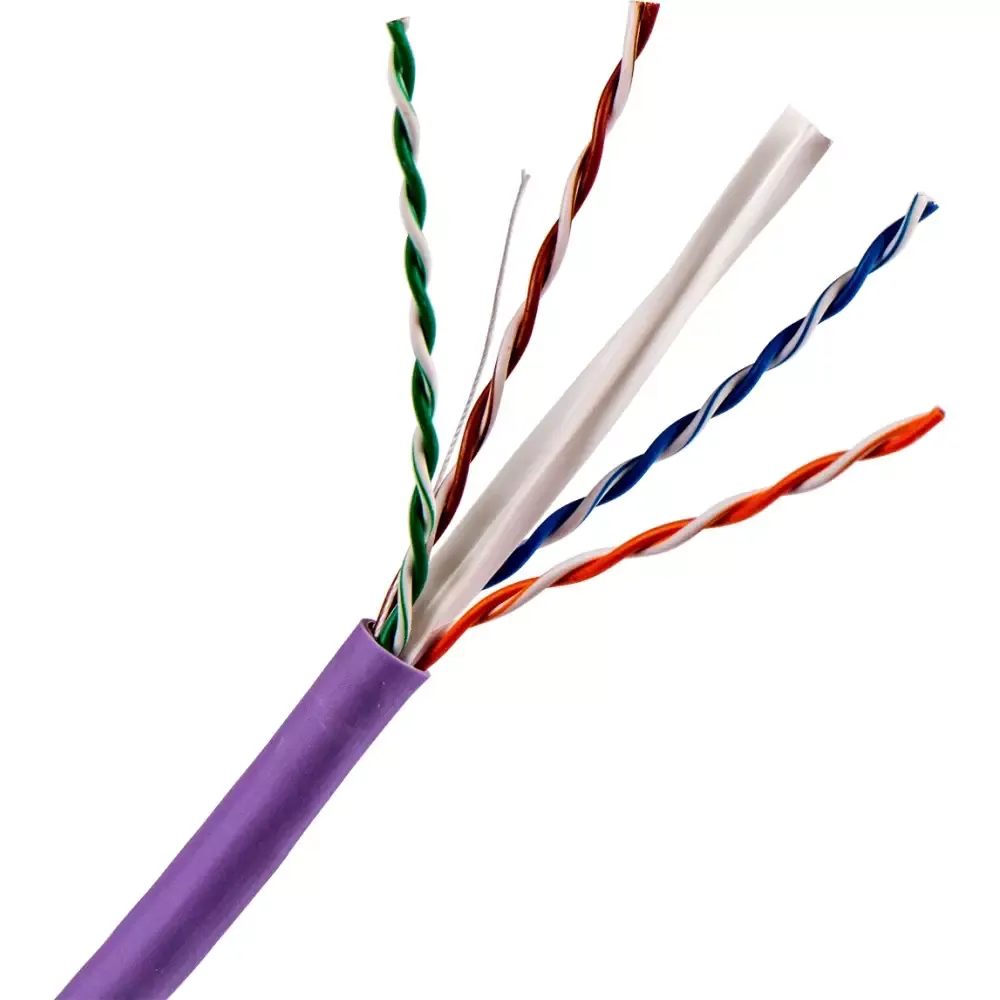

Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
- синий (UTP6A) — общий
- бело-синий (UTP6A) — общий
- бело-оранжевый (UTP6A) — IN (COM/DATA)
- оранжевый (UTP6A) — U+
Используемые датчики протечки:
- датчик протечки Larnitech встраиваемый
- датчик протечки Larnitech накладной
- датчик протечки Neptun накладной
Кнопочный выключатель
Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
- синий (UTP6A) — общий
- бело-синий (UTP6A) — общий
- бело-оранжевый (UTP6A) — клавиша 1
- оранжевый (UTP6A) — клавиша 2
- бело-зеленый (UTP6A) — клавиша 3
- зеленый (UTP6A) — клавиша 4
- бело-коричневый (UTP6A) — клавиша 5
- коричневый (UTP6A) — клавиша 6
Шина KNX, RS485, HDL BusPro

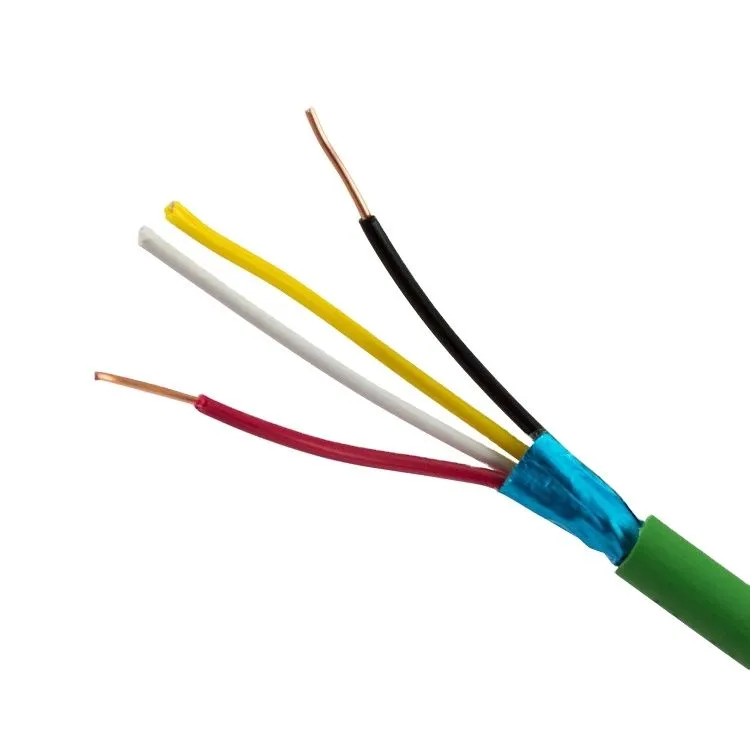

KNX кабель EIB / KNX BUS CABLE J-Y(St)Yh 2x2x0,8 EN 50575 Class Eca Made in Germany, бухты по 100 и 250 метров.
- Красный и черный- шина KNX
- Белый и желтый — дополнительное питание
Розетки

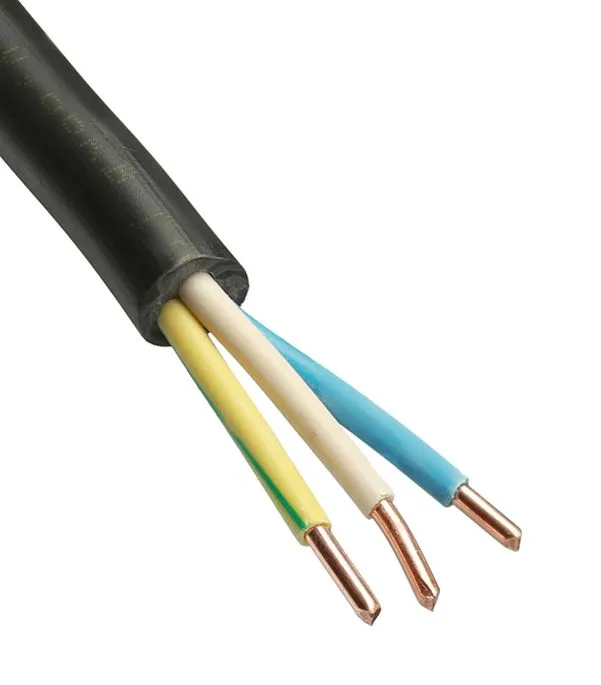

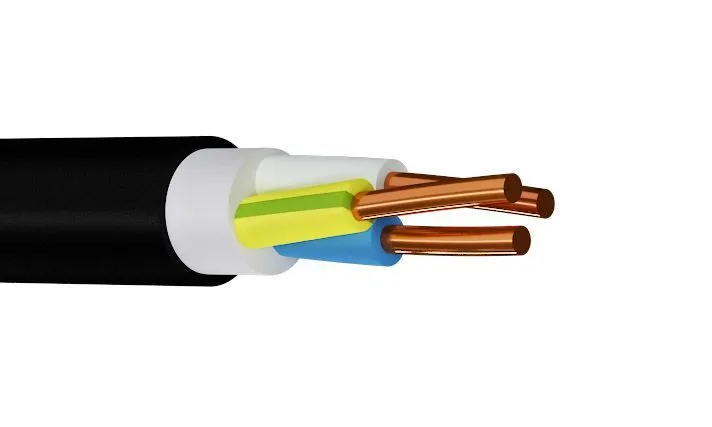

ВВГнг(A)-LS 3х2,5
Обычно кабелем 2,5 кв.мм подключается техника (холодильники, морозильники, микроволновки, чайники, духовые шкафы, духовые шкафы с паром, вакууматоры, измельчители, подогрев посуды и пр.)
Важно! Иногда на объекте стоит профессиональное кухонное оборудование, которое может иметь большую мощность, и для него нужно закладывать кабель большего сечения. В любом случае, до планирования кабельных трасс, необходимо уточнять спецификацию по кухонной технике.
В своих проектах мы используем кабель производителя Конкорд. Заявленный срок службы не менее 30 лет.
Кабель держит длительный допустимый ток 27А (или 6,2 КВт при 230В) Защищается автоматом 16А.
Для мощных нагрузок типа проточных нагревателей, варочных поверхностей и пр. в зависимости от того однофазная или трехфазная нагрузка, а также мощности, применяется кабель сечением от 2,5 кв.мм до 10 кв.мм, трехжильный или пятижильный. Под каждую нагрузку кабель подбирается индивидуально.
Варочная поверхность
Для однофазных квартир
ВВГнг(A)-LS 3х6
Для трехфазных квартир

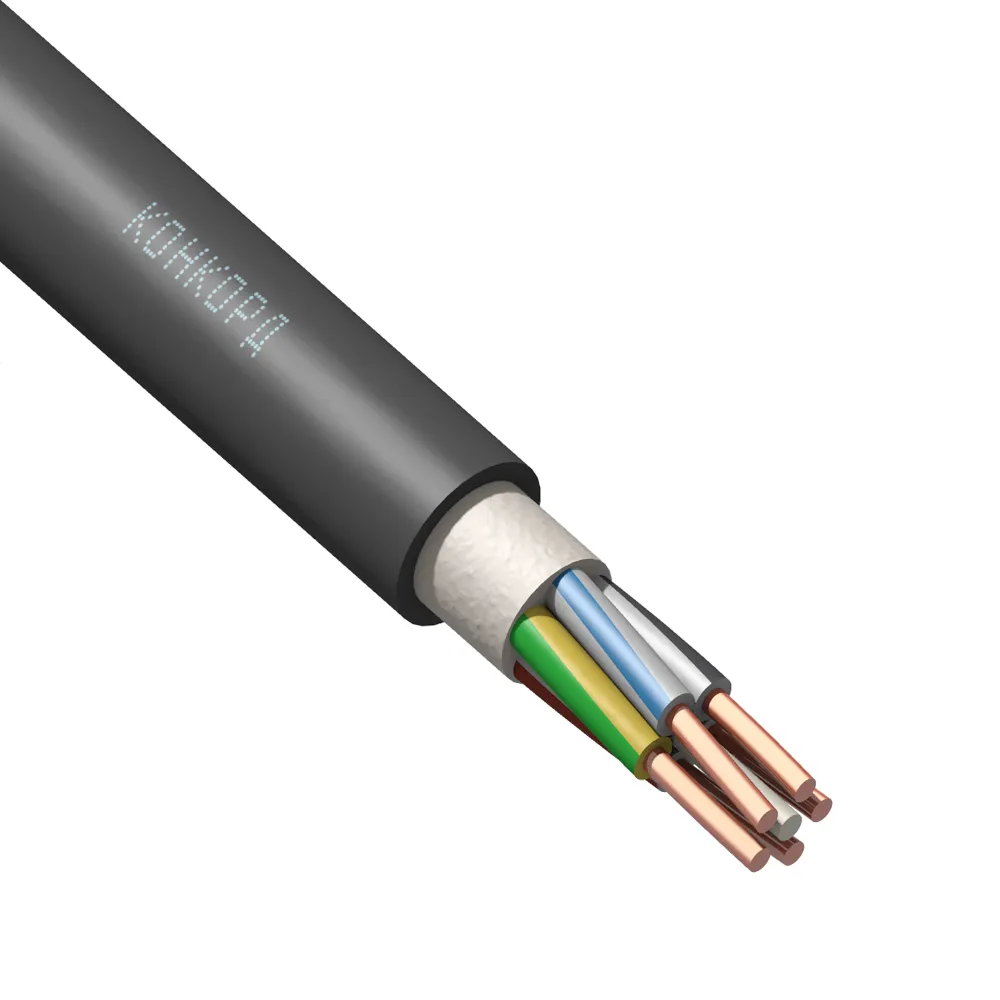

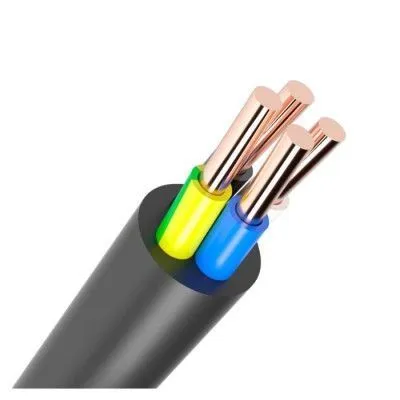

ВВГнг(A)-LS 5х4
Освещение
ВВГнг(A)-LS 3х1,5
(Производитель Конкорд) Срок службы не менее 30 лет
Кабель держит длительный допустимый ток 19А (или 4,3 КВт при 230В) Защищается автоматом 10А
Освещение Dali

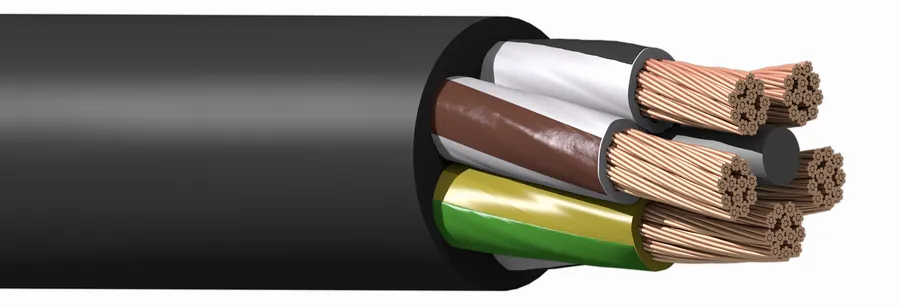

КГВВнг(А)-LS 5×1.5
(Производитель Конкорд) Срок службы не менее 30 лет
Кабель держит длительный допустимый ток 19А (или 4,3 КВт при 230В) Защищается автоматом 10А
Схема расключения для светильников CentrSvet Dali2 48V:
- синий (КГВВнг) — питание 48V-
- коричневый (КГВВнг) — питание 48V+
- черный — dali DA
- черный — dali DA
- жёлто-зеленый — земля
Схема расключения для светильников Dali 220v
- синий (КГВВнг) — нейтраль
- коричневый (КГВВнг) — фаза
- жёлто-зеленый — земля
- черный — dali DA
- черный — dali DA
Полотенцесушители электрические
В большинстве случаев ВВГнг(A)-LS 3х2,5
(Производитель Конкорд) Срок службы не менее 30 лет Кабель держит длительный допустимый ток 27А (или 6,2 КВт при 230В) Защищается автоматом 16А
Теплый пол (электрический)
В основном для одного мата теплого пола достаточно кабеля ВВГнг(A)-LS 3х1,5 (Конкорд) В некоторых случаях необходим кабель ВВГнг(A)-LS 3х2,5
Важно! Иногда в один подрозетник сводится несколько матов теплого пола, а питающий кабель из щита приходит один. В таком случае надо замерять суммарную мощность теплого пола и закладывать соответствующий кабель.
Например, на одном из объектов в один подрозетник в коридоре, приходит два кабеля теплого пола суммарной мощностью 16А. В принципе достаточно и кабеля 3х1.5 (допустимый длительный ток 19А), но лучше взять 3х2.5 (допустимый длительный ток 27А)
Светодиодные ленты одноцветные (W)

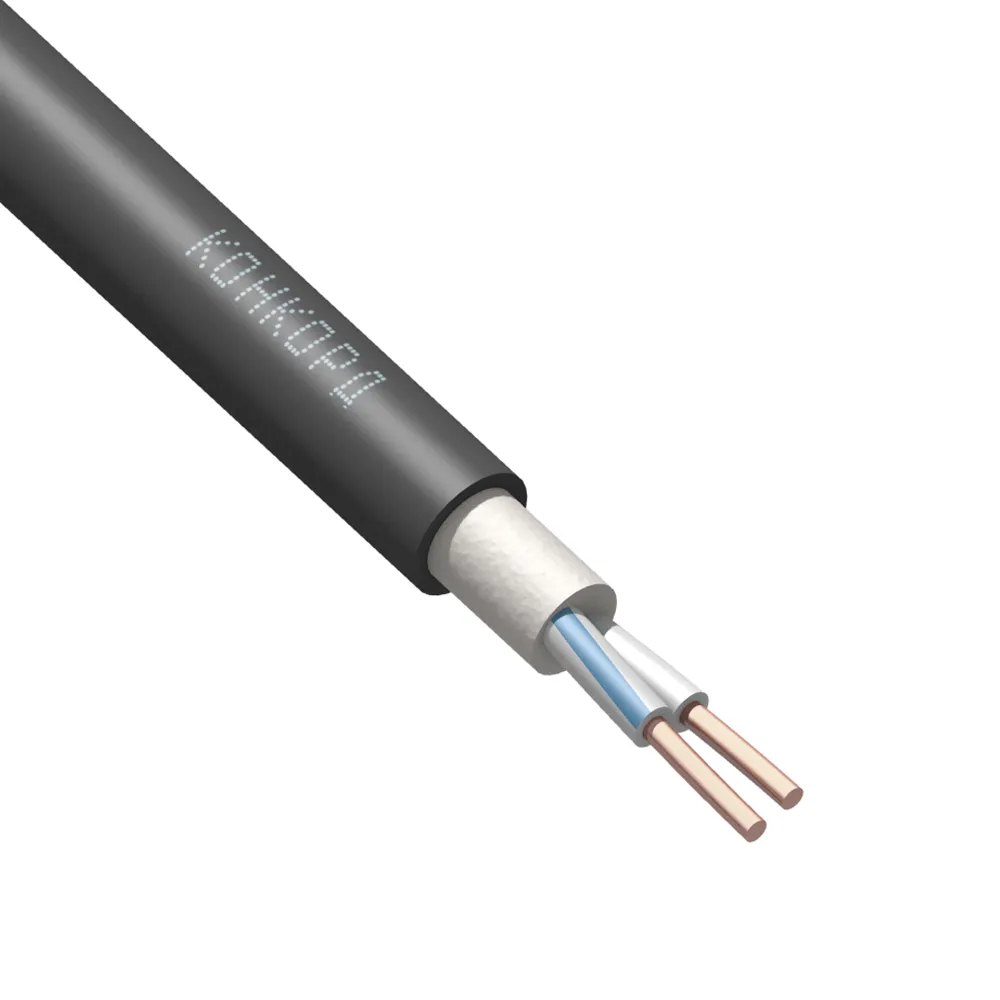

До распред-коробки ведется кабель ВВГнг(A)-LS 2х2,5 (Конкорд)
После распред-коробки делаются ответвления кабелем

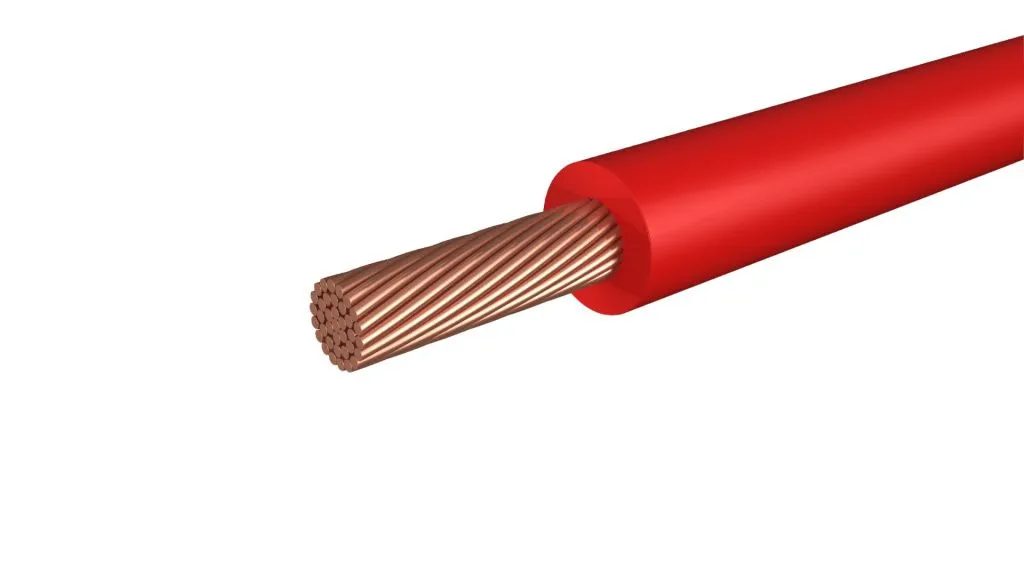

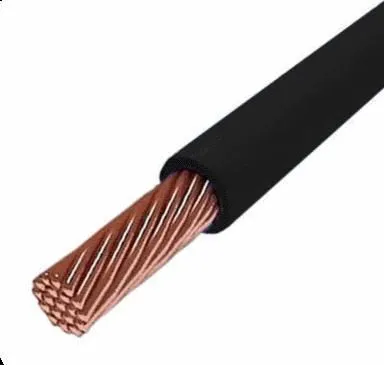

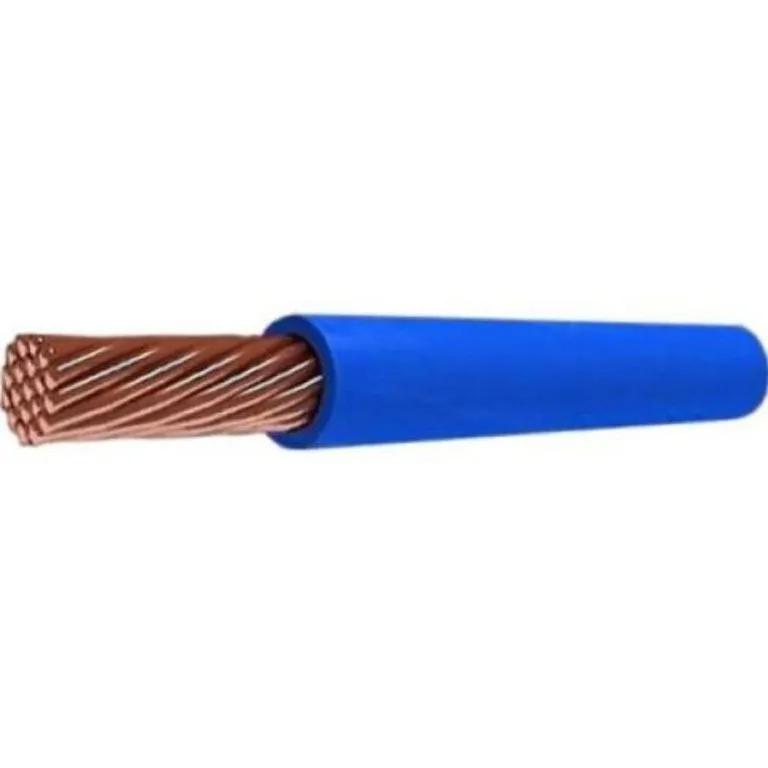

- ПуГВнг(А)-LS **1х0,75 (черный) к контакту (V-)
- ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
В распред-коробке:
- синий (ВВнг) подключается к черному проводу ПуГВ
- белый (ВВнг) подключается к красному проводу ПуГВ
Светодиодные ленты двухцветные (WW) с раздельными каналами
До распред-коробки ведется кабель ВВГнг(A)-LS 3х2,5 (Конкорд)
После распред-коробки делаются ответвления кабелем
- ПуГВнг(А)-LS **1х0,75 (черный) к контакту (W)
- ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
- ПуГВнг(А)-LS **1х0,75 (синий) к контакту (WW)
В распред-коробке:
- синий (ВВнг) подключается к черному проводу ПуГВ
- белый (ВВнг) подключается к красному проводу ПуГВ
- желто-зеленый (ВВнг) подключается к синему проводу ПуГВ
Светодиодные ленты трехцветные (RGB)
До распред-коробки ведется кабель ВВГнг(A)-LS 4х2,5 (Конкорд)
После распред-коробки делаются ответвления кабелем
- ПуГВнг(А)-LS **1х0,75 (черный) к контакту (R)
- ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
- ПуГВнг(А)-LS **1х0,75 (желто-зеленый) к контакту (G)
- ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)
В распред-коробке:
- черный (ВВнг) подключается к черному проводу ПуГВ
- коричневый (ВВнг) подключается к красному проводу ПуГВ)
- синий (ВВнг) подключается к синему проводу ПуГВ
- белый (ВВнг) подключается к желто-зеленому ПуГВ
Светодиодные ленты трехцветные (RGB + W)
До распред-коробки ведется кабель ВВГнг(A)-LS 5х2,5 (Конкорд)
После распред-коробки делаются ответвления кабелем
- ПуГВнг(А)-LS **1х0,75 (черный) к контакту (R)
- ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
- ПуГВнг(А)-LS **1х0,75 (желто-зеленый) к контакту (G)
- ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)
- ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)
В распред-коробке:
- черный (ВВнг) подключается к черному проводу ПуГВ
- коричневый (ВВнг) подключается к красному проводу ПуГВ
- синий (ВВнг) подключается к синему проводу ПуГВ
- белый (ВВнг) подключается к белому ПуГВ
- желто-зеленый (ВВнг) подключается к желтозеленому ПуГВ
Светодиодные ленты трехцветные (RGB + WW)
Для такого сочетания рекомендуется использовать две рядом расположенные ленты. Одна RGB, другая WW. Которые подключаются соответствующими кабелями. См. предыдущие пункты.
Шторы с управлением по фазе

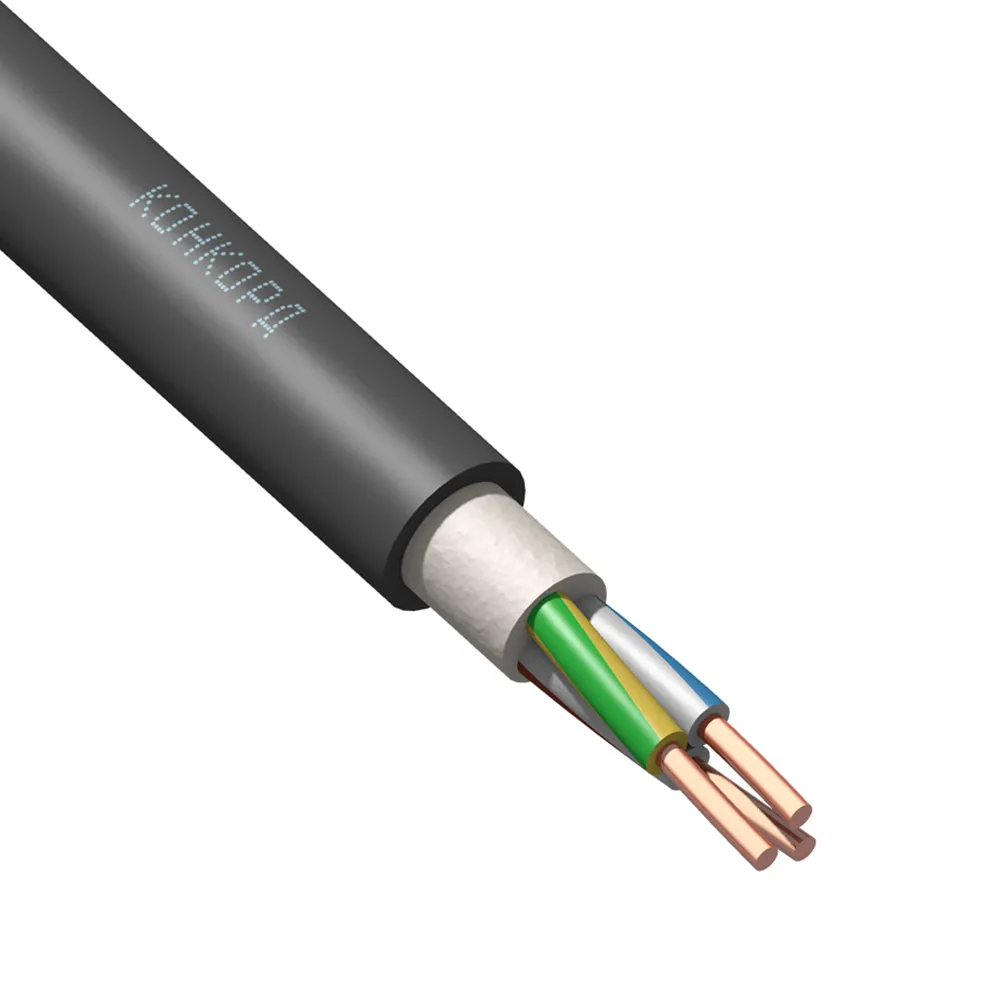

ВВГнг(A)-LS 4х1,5 (Конкорд)
- Черный провод (ВВнг) — L1 (фаза)
- Коричневый провод (ВВнг) — L2 (фаза)
- Синий провод (ВВнг) — N (нейтраль)
- Белый провод (ВВнг- PE (заземление)
Шторы с управлением по сухому контакту (SOMFY)
Питание ВВГнг(A)-LS3х1,5

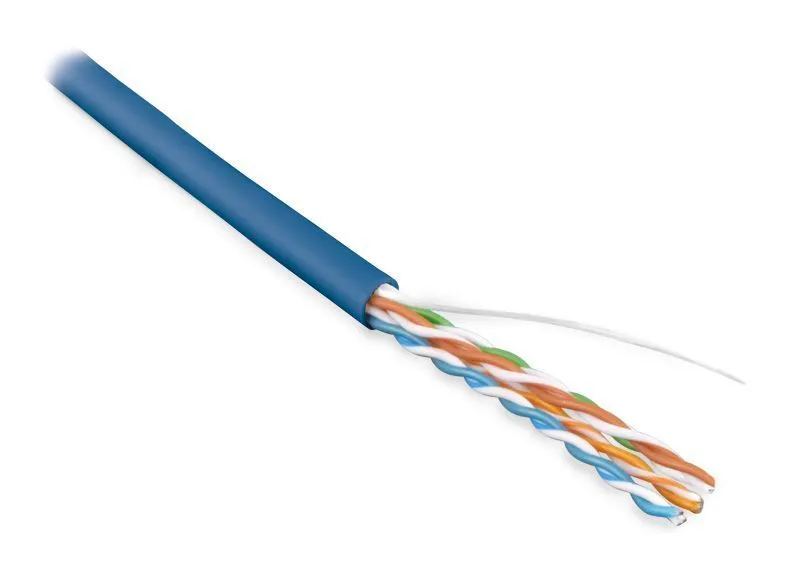

Управление HyperLine UTP5e
Разъем RJ12
- Зеленый (UTP5e) — (pin 6) по часовой стрелке закрыть
- Бело-синий (UTP5e) — (pin 5) Стоп
- Синий (UTP5e) — (pin 4) +5В
- Бело-зеленый (UTP5e) — (pin 3) Общий
- Оранжевый (UTP5e) — (pin 2) ИК вход (если сипользуем)
- Бело-оранжевый (UTP5e) — (pin 1) Против часовой стрелки открыть
Датчики температуры в пол
Для датчиков Ds18b20
Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
- синий (UTP6A) — GND
- бело-синий (UTP6A) — GND
- бело-оранжевый (UTP6A) — Vcc
- оранжевый (UTP6A) — DATA
Если на одну витую пару подключаются два датчика, второй датчик подключается по схеме:
- зеленый (UTP6A) — GND
- бело-коричневый (UTP6A) — Vcc
- коричневый (UTP6A) — DATA
- бело-зеленый (UTP6A) — GND
Для датчиков Ds18b20
KNX 2x2x0,8
- Белый и черный (KNX) — GND
- Желтый (KNX) — Dq
- Красный (KNX) — Vdd
Для датчика Larnitech FW-TS
КСПВГ 4х0,35
- Желтый (КСПВГ) — Оранжевый (+5В)
- Белый (КСПВГ) — Бело-оранжевый (DATA)
- Зеленый (КСПВГ) — Зеленый (COM)
Для датчика Larnitech FW-FT
КСПВГ 4х0,35
- Желтый (КСПВГ) — Желтый (DATA)
- Коричневый (КСПВГ) — Красный (+5V)
- Белый (КСПВГ) — Черный (COM)
Домофния с питанием по POE (внутрення или внешняя панель)
Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
Локальная сеть (гигабитная)
Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
Локальная сеть (10 гигабитная)
Раздел в разработке. Скорее всего будет совмещение оптического и Ethernet кабель
Камеры видеонаблюдения с питанием по POE
Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
Электромеханический замок

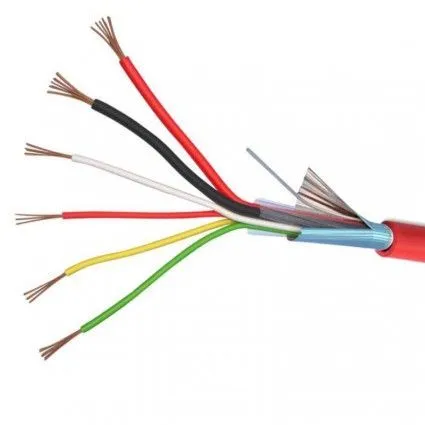

Вариант 1: CQR 6×0 22+2х0.5
Для замка X1 ISEO smart:
Подключение к 8 пиновому стандартному разъему:
- Красный (CQR) — Красный +Vcc (питание) 8-30В, 30 Вт
- Черный (CQR) — Черный GND (питание)
- Коричневый (UTP6A) — Коричневый (Команда на открытие 8÷30 В пост. / перем. тока)
- Оранжевый (UTP6A) — Оранжевый (Нормально разомкнутый контакт реле)
- Зеленый (UTP6A) — Зеленый (Общий контакт реле)
- Синий (UTP6A) — Синий (Кнопка, команда на открытие)
- Бело-оранжевый (UTP6A) — Желтый (Нормально замкнутый контакт реле)
Вариант 2: Питание КГВВнг(А) 2х0.5 Экокабель (основное)
Управление Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)
Для замка X1 ISEO smart:
Подключение к 8 пиновому стандартному разъему:
- Синий (КГВВнг) — Красный +Vcc (питание) 8-30В, 30 Вт
- Коричневый (КГВВнг) — Черный GND (питание)
- Коричневый (UTP6A) — Коричневый (Команда на открытие 8÷30 В пост. / перем. тока)
- Оранжевый (UTP6A) — Оранжевый (Нормально разомкнутый контакт реле)
- Зеленый (UTP6A) — Зеленый (Общий контакт реле)
- Синий (UTP6A) — Синий (Кнопка, команда на открытие)
- Бело-оранжевый (UTP6A) — Желтый (Нормально замкнутый контакт реле)
Телевидение (как спутниковое так и цифровое)

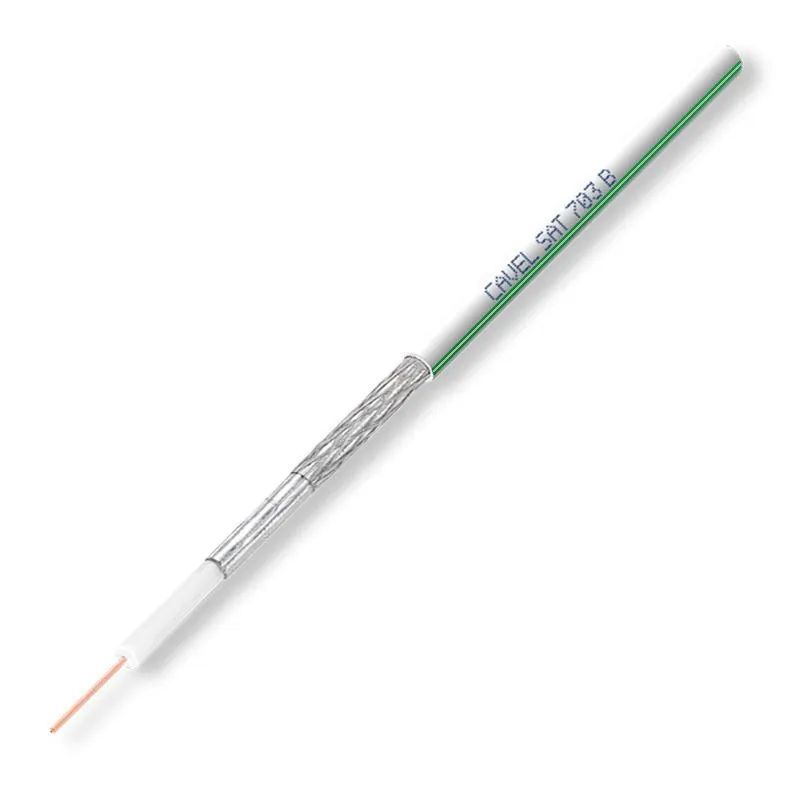

CAVEL SAT 703 B коаксиальный кабель
Краны перекрытия воды 12В (Нептун)
КСПВГ 4х0,35 (бухты 200 или 500 метров, возможно есть пометровая нарезка)
- зеленый (КСПВГ) — закрыть (зеленый кабель на кране)
- желтый (КСПВГ) — общий (черный кабель на кране)
- коричневый (КСПВГ) — открыть (красный кабель на кране)
(производитель Паритет) Срок службы кабеля 25 лет
Кран Нептун работает при постоянном напряжении от 6 до 16В. Мощность 1,4 Вт При использовании сечения 0,35 кв.мм и изначального напряжения 12В потери будут следующие:
- на 10 метрах — 0.122 В (1.017 %)
- на 30 метрах — 0.366 В (3.051 %)
- на 50 метрах — 0.61 В (5.085 %)
- на 100 метрах — 1.22 В (10.169 %)
Краны перекрытия воды 220В (Нептун)
ВВГнг(A)-LS4х1,5
- черный (ВВГнг) — общий (черный кабель на кране)
- коричневый (ВВГнг) — открыть (красный кабель на кране)
- синий (ВВГнг) — закрыть (синий кабель на кране)
- белый (ВВГнг) — земля (зеленый кабель на кране)
Сервоприводы для радиаторов отопления на 220В

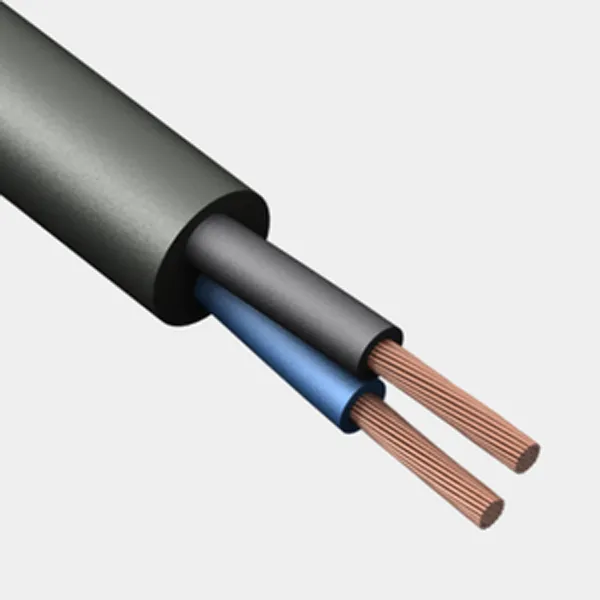

Питание КГВВнг(А) 2х0.5 Экокабель
- Коричневый (КГВВнг) — Коричневый
- Синий (КГВВнг) — Синий
Потолочная акустика

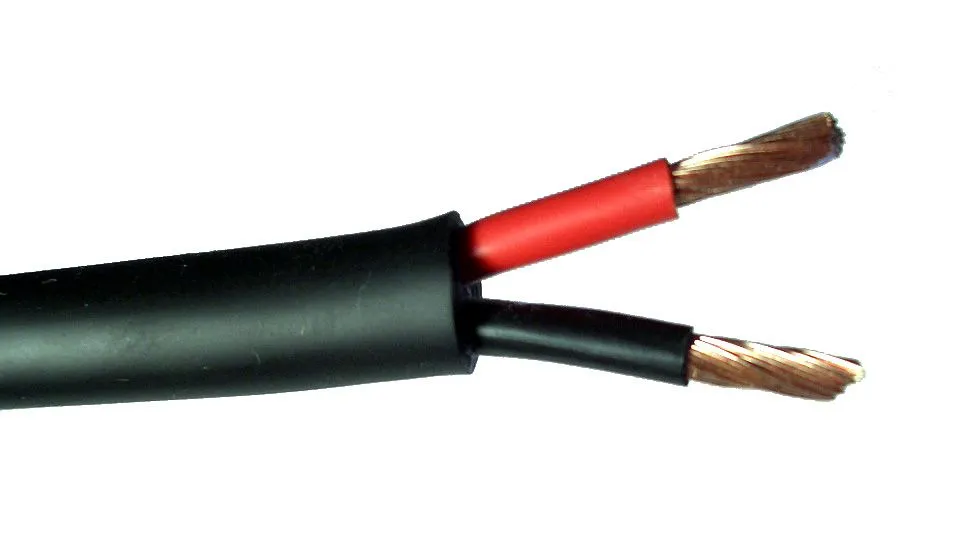

Кабель Belden 70046
