Когда берешь в руки рулон светодиодной ленты и представляешь, как она преобразит интерьер или подсветит фасад, возникает простой, но критический вопрос: какой кабель выдержит нагрузку и не приведет к падению напряжения? От правильного выбора сечения зависит и световой поток, и безопасность, и срок службы всей системы. В этой статье мы разберем шаг за шагом, как подойти к вопросу расчетов и выбрать оптимальный провод для конкретной задачи.
Почему сечение проводника важно: не только о токе
Многие представляют выбор кабеля как поиск «толстого провода — значит надежно». Это упрощение работает не всегда. Сечение влияет на сопротивление, а сопротивление — на потери энергии и падение напряжения по длине линии. Для низковольтных систем, к которым относятся светодиодные ленты 12 В и 24 В, даже небольшие падения напряжения заметно меняют яркость диодов на концах полосы.
Кроме того, чрезмерно тонкий провод греется сильнее, что уменьшает его срок службы и может привести к локальному перегреву в местах соединений. Правильный подбор учитывает ток потребления, длину линии и допустимый уровень падения напряжения, а также условия прокладки: температура, способ крепления и требуемая механическая прочность.

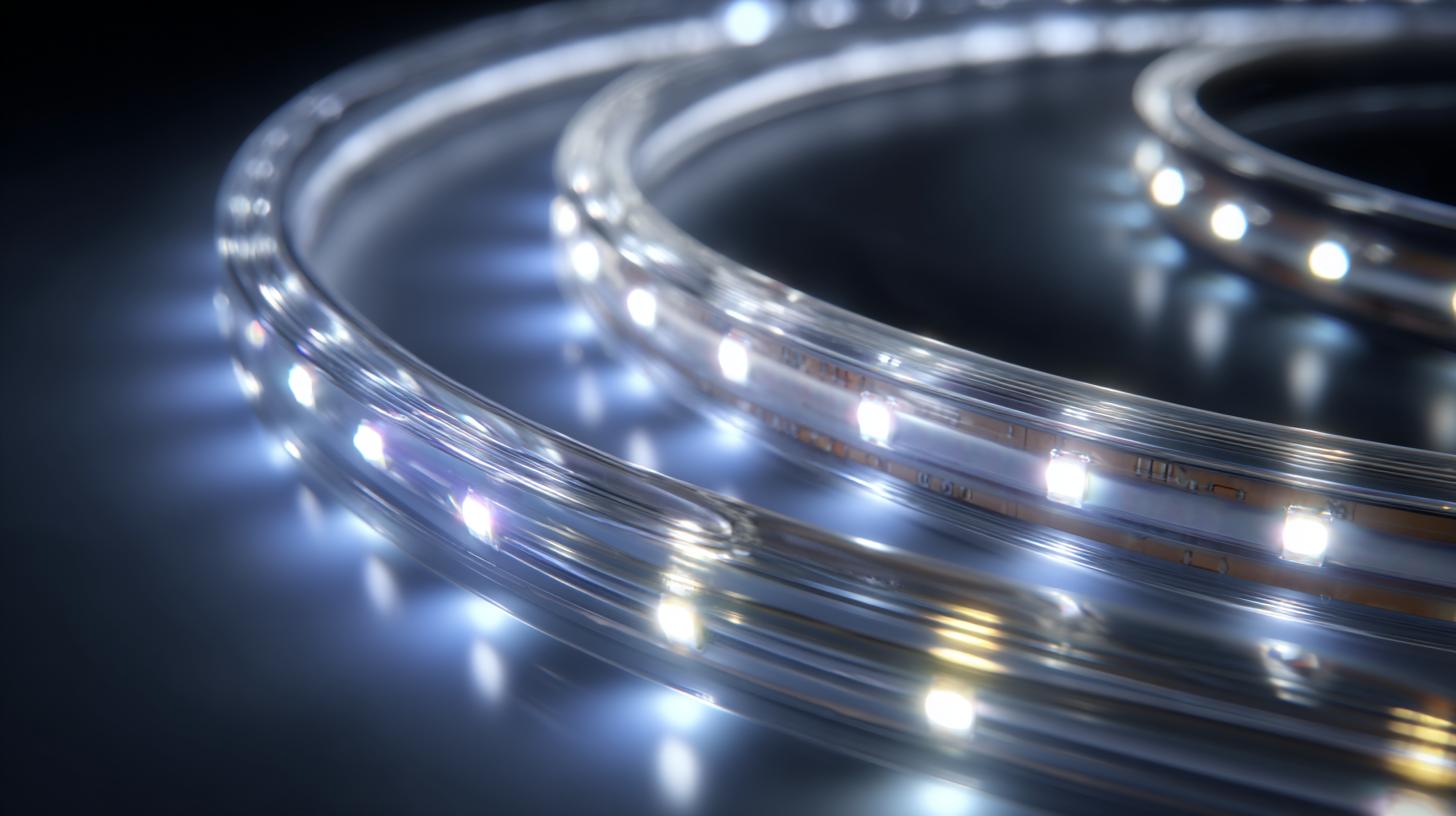

Ключевые параметры для расчета
Чтобы выполнить расчет сечения кабеля для светодиодной ленты, понадобятся три вещи: ток нагрузки, длина кабеля и допустимый процент падения напряжения. Ток выводится из мощности ленты и рабочего напряжения; длина — от места подключения до самой удаленной точки; допустимое падение обычно берут 3-5% для чувствительных низковольтных систем.
Также учитывают материал жилы — чистая медь стандартна для внутренних работ; с алюминиевой жилой расчеты и размеры сечения будут иными. Еще важны условия прокладки: в гофре или на воздухе кабель рассеивает тепло по-разному, а в пучке проводов нагрев увеличивается, что требует большего сечения.
Как найти ток ленты: простая формула
Формула элементарна: I = P / V, где I — ток в амперах, P — потребляемая мощность в ваттах, V — рабочее напряжение. Например, если лента потребляет 14,4 Вт на метр и работает от 12 В, один метр заберет 1,2 А. Для рулона длиной 5 метров суммарный ток составит 6 А.
Важно учитывать, что производители часто указывают потребление на метр. Если лента идет сплошной длинной линией, расчеты делаются от источника питания до самой удаленной точки, а если питание подводится в нескольких местах, токы и длины пересчитываются отдельно для каждого участка.
Допустимый уровень падения напряжения и его смысл
Падение напряжения — это разница между напряжением на блоке питания и напряжением на конце ленты. Для 12 В систем принято считать допустимым падением 3-5%, то есть 0,36-0,6 В. Для 24 В допустимая абсолютная величина будет вдвое большей при том же проценте, но в относительном выражении требования остаются схожие.
Если падение будет больше, вы заметите более тусклое свечение в дальних участках; цветопередача может смещаться на участках с пониженным напряжением. Для декоративной подсветки это заметно и неприятно, а для технического освещения — может нарушать функциональность.
Таблица ориентиров: сечение, длина и ток для 12 В и 24 В
Практическая таблица поможет быстро сориентироваться при выборе. Ниже представлены типичные значения потерь при допустимом падении 3% для меди. Таблица упрощена и служит ориентиром; точный расчет я покажу дальше на примерах.
| Сечение жилы, мм² | Макс длина при 12 В, м (при токе 5 А) | Макс длина при 24 В, м (при токе 5 А) |
|---|---|---|
| 0.5 | ≈3 | ≈6 |
| 0.75 | ≈5 | ≈10 |
| 1.5 | ≈10 | ≈20 |
| 2.5 | ≈16 | ≈32 |
| 4 | ≈25 | ≈50 |
Эти значения даны для примера и показывают тенденцию: при повышении напряжения допустимая длина линии увеличивается приблизительно вдвое. Но если вы прокладываете длинные участки, имеет смысл не полагаться на упрощенные таблицы, а посчитать точно.
Формула для точного расчета падения напряжения
Формула для падения напряжения выглядит так: ΔV = I × R, где R — суммарное сопротивление линии. Сопротивление жилы рассчитывают как R = ρ × L / A, где ρ — удельное сопротивление меди (≈0,0175 Ом·мм²/м), L — длина в метрах, A — сечение в мм². Удвоение длины следует учитывать, если речь о среднем «туда-обратно» пути тока.
Для практического использования можно объединить формулы: ΔV = I × ρ × (2L) / A. Отсюда прямо видно, при каком сечении A и длине L падение будет в пределах допустимого. Эта формула пригодится, когда нужно рассчитать конкретный участок для 12 В или 24 В.
Пример расчета для 12 В: реальная ситуация
Представим, у вас 5-метровая лента 14,4 Вт/м на 12 В. Полная мощность — 72 Вт, ток I = 72 / 12 = 6 А. Длина кабеля от БП до края ленты 5 м, значит суммарная длина «туда-обратно» 10 м. Подставляем в формулу: ΔV = 6 × 0,0175 × 10 / A.
Если допустимое падение взять 0,36 В (3%), получим A = 6 × 0,0175 × 10 / 0,36 ≈ 2.9 мм². Это означает, что для питания ленты с одного края при такой длине оптимально использовать кабель 3 мм² или ближайший стандартный 4 мм² для запаса. В реальной жизни часто ставят 2.5 мм² с дополнительной подводкой питания в середине ленты, что снижает длину до точек питания.
Пример расчета для 24 В: длинные линии проще
Та же лента, но в версии 24 В с мощностью 14,4 Вт/м требует другой логики. В 24 В системе ток для равной мощности будет вдвое меньше, а значит и падение напряжения на том же проводе — вдвое меньше. Если у нас 5 м при суммарном токе 3 А, расчет ΔV = 3 × 0,0175 × 10 / A.
При допустимом падении 3% от 24 В это 0,72 В. Подставляя значения, получаем A ≈ 0,73 мм², то есть стандартный кабель 0.75 мм² будет уместен. Это одна из причин, почему для длинных подсветок выгодно использовать 24 В: провода могут быть тоньше и дешевле, а падение напряжения не столь критично.

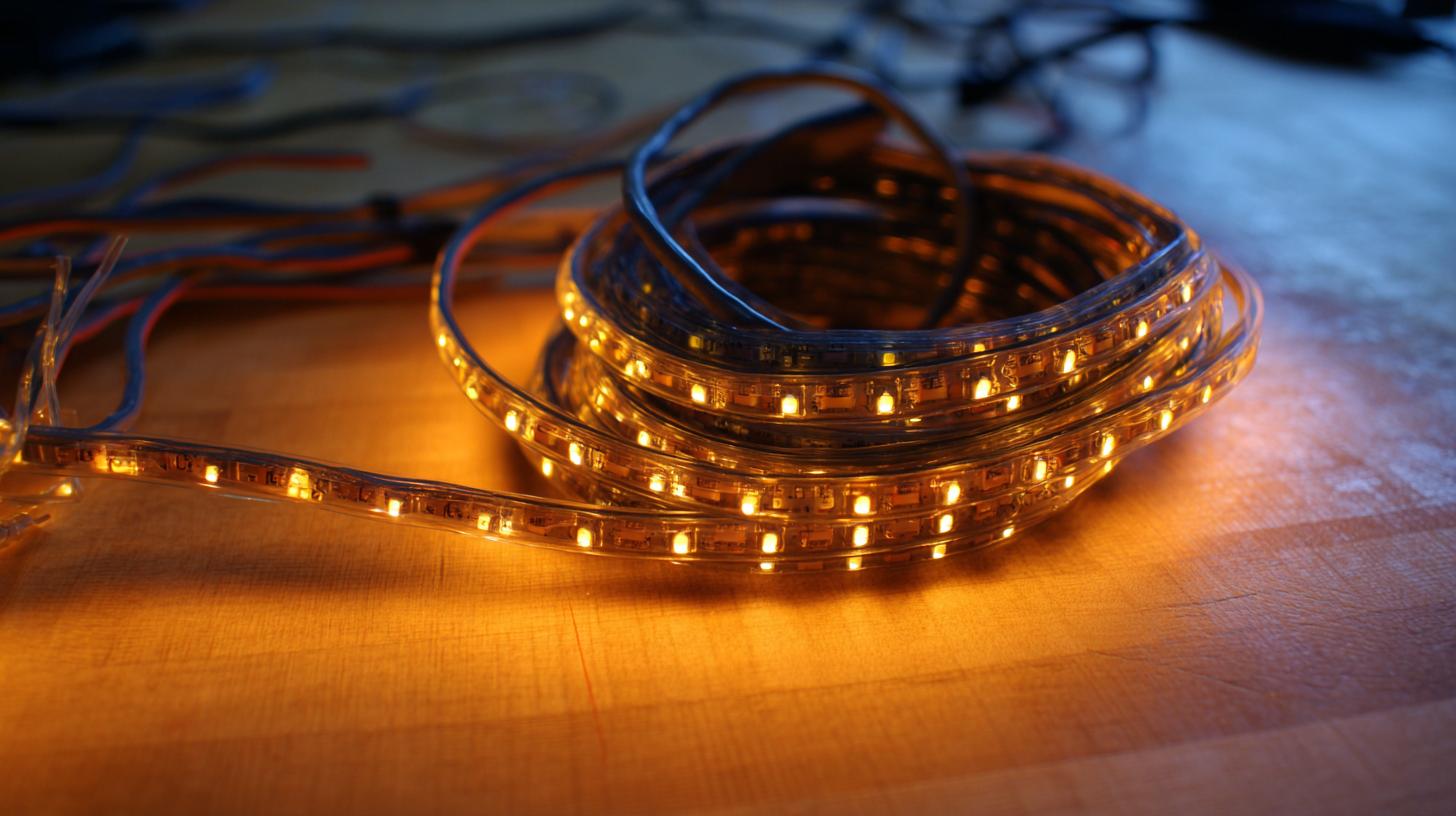

Подводим питание в нескольких точках: когда это нужно
Если лента длинная, самый простой способ избежать больших падений — подводить питание не с одного конца, а несколькими точками, например с обеих сторон или через каждые 3-5 метров. Это снижает максимальную дистанцию до любой точки ленты и, соответственно, уменьшает локальные потери напряжения.
Такая схема требует дополнительных проводов, но часто позволяет использовать меньшие сечения и снизить требования к блоку питания. В проектах освещения фасадов я часто использовал подводку каждые 5 метров: затраты на кабель компенсировались более равномерной яркостью и экономией на силовых жилых сечениях.
Выбор сечения для подключения к блоку питания
Сечение провода для подключения светодиодной ленты к блоку питания определяется по суммарному току всех подключенных лент и длине от БП до распределительного узла. Обычно питание от БП делается более толстым кабелем, а от распределителя к лентам — уже тоньше и короче.
Например, если БП питает три параллельные линии по 3 А каждая, общий ток на выходе 9 А. К блоку следует подвести кабель с запасом по току, например 2.5 мм² или 4 мм² в зависимости от длины, чтобы избежать прогрева и падения напряжения до распределителя.

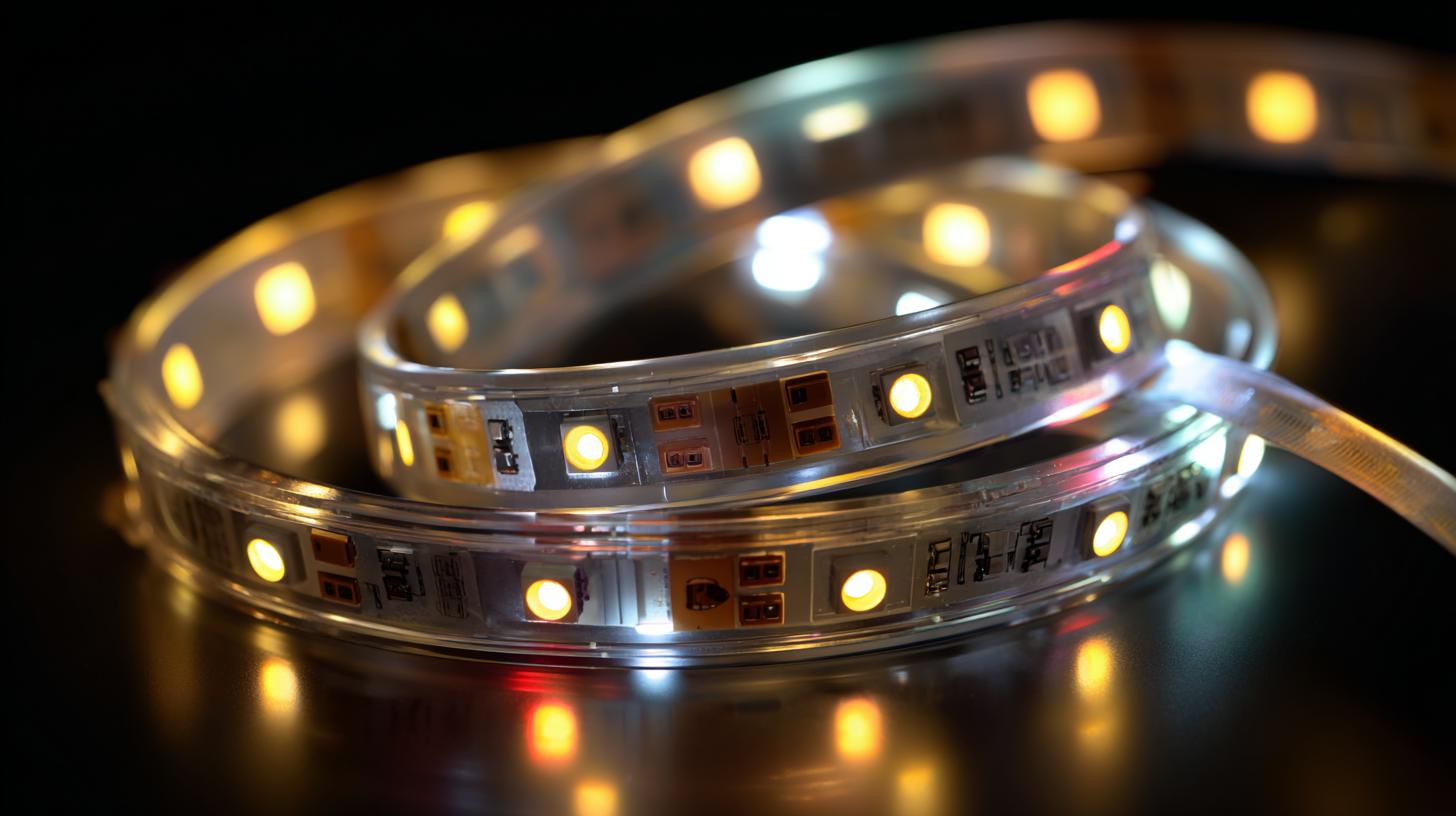

Как влияет температура и условия прокладки
Токопроводящая способность кабеля зависит от температуры окружающей среды и того, как он проложен. В пучке кабелей провода хуже охлаждаются, их допустимый ток снижается. Если кабель скрыт в теплоизоляции или проложен в стене, рекомендуется увеличить сечение по сравнению с открытой прокладкой.
Производители указывают таблицы допустимых токов при разных условиях. В расчетах на практике я всегда добавляю небольшой запас: лучше взять следующий стандартный шаг сечения, чем рассчитывать «впритык». Это повышает запас надежности и уменьшает риск перегрева в экстремальных условиях.
Материалы жилы и их влияние на сечение
Медь — стандарт для внутренней прокладки и большинства светодиодных систем, она обладает низким сопротивлением и хорошей гибкостью. Алюминий легче и дешевле, но при том же сечении имеет большее сопротивление, значит потребуется крупное сечение для компенсации.
Если где-то предлагается алюминиевый провод для экономии, обязательно пересчитайте сечение и учтите особенности зажимов: они должны быть рассчитаны на алюминий, иначе возможна коррозия и ухудшение контакта. Для большинства домашних и коммерческих подсветок выбор — медь.
Изоляция, многожильность и гибкость
Гибкие многожильные провода удобнее при монтаже лент в декоративных нишах и изгибах. Для частых сгибов стоит выбирать провода с большим количеством тонких жил, они меньше ломаются в точках изгиба. Однако многожильность сама по себе не меняет электрического сопротивления при том же сечении.
Изоляция должна соответствовать условиям: для наружной подсветки нужен кабель с защитой от УФ и влаги, для скрытых потолочных ниш — с жаростойкой изоляцией. Нередко выбор конкретного типа изоляции определяет долговечность всей системы.
Практические советы по монтажу и соединениям
Качественные соединения важнее немного большего сечения. Пайка предпочтительнее некоторых клемм в местах, где требуется минимальное сопротивление, но для быстрого монтажа часто используют специализированные коннекторы. В любом случае контакт должен быть плотным, очищенным от лака и зачищенным до блеска меди.
Изоляция мест соединений — второе по важности после контакта. Для наружной установки пользуюсь термоусадочной трубкой с клеевым слоем, а внутри помещений — силиконовыми герметиками, которые не твердеют со временем. Эти простые меры значительно повышают надежность подсветки.
Выбор предохранителей и защита цепи
Сечение кабеля тесно связано с защитой цепи: автоматический выключатель или предохранитель должен защищать кабель от перегрузок и коротких замыканий. Нельзя ставить предохранитель с характеристикой выше допустимой для кабеля — это убирает защиту провода.
Для многих бытовых лент разумным является использование автоматов или предохранителей немного ниже максимального тока провода, с учетом стартовых токов и плавного пуска драйверов. Также надо учитывать тип автомата и его характеристику по времени-току.
Когда выгодно увеличивать напряжение до 24 В
Переход с 12 В на 24 В уменьшает ток при той же мощности почти вдвое. Это сокращает требования к сечению и делает возможной более длинную линию при тех же потерях. Для крупных проектов наружной подсветки и коммерческих инсталляций это часто оптимальное решение.
Однако требует использование лент именно на 24 В или применения преобразователей. Если ваша задача — длинная подсветка по периметру здания, то увеличение напряжения экономически обосновано: меньше затрат на тяжелые кабели и меньше потерь энергии в системе.
Ошибки, которые я видел на практике
В моей практике встречались случаи, когда для экономии использовали слишком тонкий провод и питали длинную ленту с одного конца. Результат — заметное затемнение дальше от БП и перегорание соединений. Исправлять это было дороже, чем сразу прокладывать правильный кабель.
Еще одна типичная ошибка — незакрепленные клеммы и скрутки без пайки. Они окислялись, грелись и постепенно увеличивали сопротивление. Уделите минуту на качественную зачистку и методичный монтаж — и система прослужит значительно дольше.
Частые вопросы: короткие ответы
- Можно ли использовать телефонный кабель? Нет, он не рассчитан на токи и теряет слишком много в сопротивлении.
- Нужен ли запас по сечению? Да, рекомендую взять следующий стандартный шаг для запаса.
- Стоит ли распределять питание по длине ленты? Да, это простой и надежный способ снизить падение напряжения.
Эти ответы помогут избежать типичных ошибок при быстром выборе сечения и монтаже.
Рекомендации по сечениям в зависимости от задачи
Для коротких отрезков до 1-2 метров при токах до 2-3 А обычно хватает 0.5-0.75 мм². Для средних линий до 10 метров и токов 5-10 А лучше использовать 1.5-2.5 мм². Для более длинных линий или суммарных токов свыше 10 А — 4 мм² и выше. Это общие ориентиры, которые следует сверять с точными расчетами.
Если вы сомневаетесь, всегда выбирайте сечение с запасом: крупнее провод стоит дороже, но снижает риск перегрева, уменьшает падение напряжения и повышает надежность системы в целом.
Инструменты и калькуляторы для ускорения расчетов
В интернете много онлайн-калькуляторов, которые позволяют быстро рассчитать необходимое сечение при вводе длины, тока и допустимого падения. Они используют те же формулы, о которых я писал выше, и удобны для оперативных решений. Однако не все калькуляторы учитывают условия прокладки и температуру, так что используйте их как ориентир.
Я рекомендую иметь под рукой простую таблицу или приложение, где можно менять параметры и сразу видеть влияние длины и напряжения на выбор сечения. Это экономит время при проектировании нескольких вариантов расположения питания.
Заключительные практические советы перед покупкой
Перед покупкой кабеля составьте план разводки, укажите длины до самых крайних точек и суммируйте токи. После этого используйте формулу или калькулятор и выберите ближайшее большее стандартное сечение. Не забывайте про условия прокладки и защита автомата — они так же важны, как и размер жилы.
Если вы не уверены в расчетах, проконсультируйтесь с электриком или инженером. Небольшая проверка на стадии проекта экономит деньги и нервы при монтаже. В моих проектах такой подход помог избежать множества переделок и сохранить равномерный свет по всей длине ленты.
Последние штрихи: практический пример выбора
Подытоживая: у вас есть 10-метровая лента 12 В, 14,4 Вт/м. Общая мощность 144 Вт, ток 12 А. Если длина кабеля от БП до середины ленты 5 м, суммарная длина туда-обратно 10 м, допустимое падение 0,36 В. По формуле потребуется сечение порядка 5.8 мм². На практике я бы взял 6 мм² или 10 мм², или же организовал питание с двух сторон, чтобы сократить нагрузку на одну жилу.
Этот пример показывает, как быстро меняется выбор в зависимости от длины и точки подачи питания. Небольшая перестановка схемы питания может позволить использовать более тонкий кабель и сэкономить на материале без ущерба качеству освещения.
Надеюсь, это руководство помогло понять, как подойти к расчету и выбору провода. Внимание к деталям на этапе проектирования — лучшая инвестиция в качество и долговечность вашей подсветки.
